產品概述：容量可達300 KW的42U柜型機種提供高效率和過載能力，+ Power是一個真正的模塊化UPS系統，可以輕松擴增UPS容量，最高可達300KW。 模塊化設計應用于電源模塊，STS模塊和電池模塊。 模塊化的設計易于維護及更換可減少平均修復時間(MTTR)。

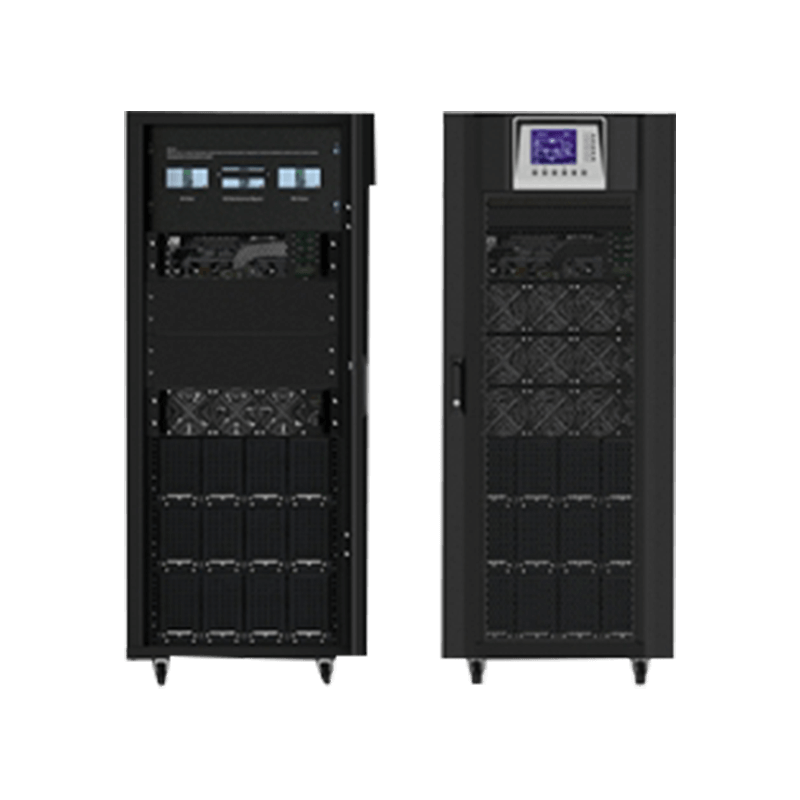

容量可達300 KW的42U柜型機種
提供高效率和過載能力，+ Power是一個真正的模塊化UPS系統，可以輕松擴增UPS容量，最高可達300KW。 模塊化設計應用于電源模塊，STS模塊和電池模塊。 模塊化的設計易于維護及更換可減少平均修復時間(MTTR)。
主要特點
●Ｎ＋１或Ｎ＋Ｒ１并聯冗余應用設計增加系統靈活性、穩定性和安全性
●高效率的雙轉換在線式不斷電系統
●輸出功率因數1.0
●模塊化設計，易于擴充、更新及維護，可降低售后維修費用
●STS模組使用冗余電源實現高度可靠的運行
●充電電流可調
●電池節數可調
●強大的過載能力
●5.7” LCD圖形化設計，顯示更加直接清晰
●可選10觸碰式彩色LCD屏幕
產品規格
| MODEL | +Power 30U-90HV | +Power 42U-120HV | +Power 30U-80-20KHV | +Power 30U-120HV | +Power 30U-120-20KHV | +Power 30U-180HV | |
| 機柜容量 | 90KW | 120KW | 120KW or 80KW | 180KW or 120KW | |||
| 相位 | 3-phase in/3-phase out | ||||||
| 最大電池組號 | 3 | 5 | - | ||||
| 電池類型 | Built-in Battery | External Battery | |||||
| 最大功率模塊 | 3 | 4 | 6 | ||||
| 電源模塊容量 | 30 KVA / 30 KW | 30 KVA / 30 KW or 20 KVA / 20KW | |||||
| 輸入 | |||||||
| 電壓范圍 | 305~478 VAC at 70%-100% load; 208~478VAC for <70% load | ||||||
| 額定電壓 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | ||||||
| 頻率范圍 | 40Hz ~70Hz | ||||||
| 額定頻率 | 50/60 Hz (Auto sensing) | ||||||
| 功率因數 | > 0.99 at 100% load, >0.98 at 50% load | ||||||
| 諧波失真（THDi） | < 3% @ 100% load | ||||||
| 輸出 | |||||||
| 額定頻率 | 50/60Hz | ||||||
| 超載能力 | 1 hour for 110%, 10 mins for 125%, 1 min for 150% and 200ms for >150% | ||||||
| 電壓調節（穩態） | ≦ ±1% Typical (balanced load); ≦ ±2% Typical (unbalanced load) | ||||||
| 額定電壓 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | ||||||
| 效率 | Up to 94.5% | ||||||
| 諧波失真 | ≦ 2% THD (Linear Load); ≦ 4% THD (Non-linear Load) | ||||||
| 頻率范圍（同步范圍） | 46Hz~54Hz or 56Hz~64Hz | ||||||
| 電池和充電器 | |||||||
| 浮充電壓 | 2.25V/Cell | ||||||
| 提升充電電壓 | 2.35V/Cell | ||||||
| 最大充電電流 | 8A | 8A for 30KW power module; 6A for 20KW power module | |||||
| 最大電壓 | +/- 240V (12V x 40 Pcs) | ||||||
| 額定電壓 | +/- 216V (12V x 36 Pcs) | ||||||
| 溫度補償 | Yes | ||||||
| 最低電壓 | +/- 192V (12V x 32 Pcs) | ||||||
| 環境 | |||||||
| 海拔高度 | <1000m for Nominal power | ||||||
| IP類 | IP 20 | ||||||
| 工作溫度 | 0~40℃ | ||||||
| 工作濕度 | 0~95% non-condensing | ||||||
| 物理 | |||||||
| 機柜尺寸，深 X 寬 X 高（mm） | 1100 x 600 x 1475 | 1100 x 600 x 2010 | 1100 x 600 x 1475 | ||||
| 凈重 (公斤） | 675 | 932 | 335 or 333 | 437.5 or 434.5 | |||
| 管理 | |||||||
| 可選的SNMP | Power management from SNMP manager and web browser | ||||||
| 智能RS-232 / USB | Supports Windows 2000/2003/XP/Vista/2008/7, Linux and MAC | ||||||
| 標準 | |||||||
| 安規驗證 | IEC/EN 60950-1; IEC/EN 62040-1 | ||||||
| Model | +Power 42U-200-20KHV | +Power 42U-210HV | +Power 42U-300HV | |
| 機柜容量 | 200KW | 210KW | 300KW | |
| 相位 | 3-phase in/3-phase out | |||
| 最大電池組號 | - | |||
| 電池類型 | External Battery | |||
| 最大功率模塊 | 10 | 8 | 10 | |
| 電源模塊容量 | 20KW | 30 KVA / 30 KW | ||
| 輸入 | ||||
| 電壓范圍 | 305~478 VAC at 70%-100% load; 208~478VAC for <70% load | |||
| 額定電壓 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | |||
| 頻率范圍 | 40Hz ~70Hz | |||
| 額定頻率 | 50/60 Hz (Auto sensing) | |||
| 功率因數 | > 0.99 at 100% load, >0.98 at 50% load | |||
| 諧波失真（THDi） | < 3% @ 100% load | |||
| 輸出 | ||||
| 額定頻率 | 50/60Hz | |||
| 超載能力 | 1 hour for 110%, 10 mins for 125%, 1 min for 150% and 200ms for >150% | |||
| 電壓調節（穩態） | ≦ ±1% Typical (balanced load); ≦ ±2% Typical (unbalanced load) | |||
| 額定電壓 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | |||
| 效率 | Up to 94.5% | |||
| 諧波失真 | ≦ 2% THD (Linear Load); ≦ 4% THD (Non-linear Load) | |||
| 頻率范圍（同步范圍） | 46Hz~54Hz or 56Hz~64Hz | |||
| 電池和充電器 | ||||
| 浮充電壓 | 2.25V/Cell | |||
| 提升充電電壓 | 2.35V/Cell | |||
| 最大充電電流 | 6A | 8A | ||
| 最大電壓 | +/- 240V (12V x 40 Pcs) | |||
| 額定電壓 | +/- 216V (12V x 36 Pcs) | |||
| 溫度補償 | Yes | |||
| 最低電壓 | +/- 192V (12V x 32 Pcs) | |||
| 環境 | ||||
| 海拔高度 | <1000m for Nominal power | |||
| IP類 | IP 20 | |||
| 工作溫度 | 0~40℃ | |||
| 工作濕度 | 0~95% non-condensing | |||
| 物理 | ||||
| 機柜尺寸，深 X 寬 X 高（mm） | 1100 x 600 x 2010 | |||
| 凈重 (公斤） | 611 | 549 | 620 | |
| 管理 | ||||
| 可選的SNMP | Power management from SNMP manager and web browser | |||
| 智能RS-232 / USB | Supports Windows 2000/2003/XP/Vista/2008/7, Linux and MAC | |||
| 標準 | ||||
| 安規驗證 | IEC/EN 60950-1; IEC/EN 62040-1 | |||
