為什么說無觸點穩壓器比其他穩壓器要好用？

摘要： 不同主電路結構的無觸點穩壓器，主要區別在于補償電壓的調節方式上，它直接關系到穩壓器的工作可靠性、動態響應、穩壓精度、穩壓范圍、最大容量、波形失真等性能指標。目前市場上的無觸點穩壓器的主電路大致可分為以下三種類型：

在現代電源領域，要保證電源裝置能做到精密地控制和可靠地運行，必須采用電力電子技術，在裝置中使用電力半導體器件（可控硅）。電力半導體器件具有效率高、控制性能好、體積小、重量輕、使用可靠等許多優點。因此，采用電力電子技術對電力穩壓器進行升級換代，已是大功率電力穩壓器的主要發展方向。

無觸點穩壓器與其它無觸點穩壓器的比較

不同主電路結構的無觸點穩壓器，主要區別在于補償電壓的調節方式上，它直接關系到穩壓器的工作可靠性、動態響應、穩壓精度、穩壓范圍、最大容量、波形失真等性能指標。目前市場上的無觸點穩壓器的主電路大致可分為以下三種類型：

1、自耦調壓補償式

此種結構通過控制雙向可控硅的通斷，來切換自耦變壓器的抽頭，從而改變補償變壓器補償電壓的大小和極性，達到穩定輸出電壓的目的。

主要優點

（1）、由于采用自耦變壓器抽頭分級調壓，既降低了雙向可控硅的通斷電壓（由220V降至200V以下），又能抑制換檔時產生的浪涌電流（自耦變壓器自身就是一個大功率的電抗器），因而大大地提高了雙向可控硅的工作可靠性。

（2）、由于控制電路中采用了“互鎖隔離”技術，徹底解決了外界干擾造成雙向可控硅誤動作而產生的環流問題，有效的避免了可控硅器件的損壞。

（3）、由于控制部分主要采用模擬集成電路，因而對惡劣電網環境的適應能力很強。

2、自耦式

此種結構的無觸點穩壓器，是通過控制雙向可控硅的通斷，來直接改變自耦變壓器的變比，從而達到穩定輸出電壓的目的。

主要缺點

由于可控硅直接串接在主電路中，負載電流全部從可控硅中流過，負載電流中的瞬變、波動極易損壞可控硅；而長期通過大電流產生很大熱量，也使可控硅工作在惡劣的工況下，性能劣化，可靠性變差。

另外，采用這種結構來做大容量的穩壓器，可控硅容量也需選得很大，這給可控硅余量系數的確定、可控硅散熱設計均造成很大的困難，極易引起可靠性變差。

相對于自耦式，無觸點穩壓器的優點為：

由于無觸點穩壓器的可控硅不在負載電流的主通路，只是接在調壓回路中，通過的電流不大，只有負載電流的幾分之一，甚至十幾分之一，二十幾分之一，所以器件的余量系數可從容選擇，工作時發熱也不厲害，可控硅能長期可靠工作；同時穩壓器的容量也可以做得很大（目前已能生產的最大容量為2500KVA）。

3、純補償式

此種結構是通過雙向可控硅的通斷， 控制補償變壓器組合的投入、退出或改變極性，從而達到穩定輸出電壓的目的。

主要缺點

可控硅通過橋臂形式，直接接在相線與零線之間（220V），因而工作電壓高，換檔時產生的浪涌電流大，極易損壞可控硅；同時，這種電路在可控硅誤導通時，很容易造成相線與零線之間短路，瞬間就會燒毀可控硅，故其可靠性很差。

相對于純補償式，無觸點穩壓器的優點為：

由于無觸點穩壓器的可控硅網絡位于補償變壓器的輸出側，且又經過自耦變壓器的降壓，則既降低了可控硅的通斷電壓（由220V降至200V或更低），又能抑制換檔時產生的浪涌電流（自耦變壓器自身就是一個大功率的電抗器），因而大大地提高了可控硅的工作可靠性和抗干擾能力。

無觸點穩壓器

三/單相數控?zé)o觸點穩壓器是在多年生產補償式電力穩壓設備的基礎上，經過多年努力成功研制的新一代快速穩壓設備。在國內擁有多項唯一技術。

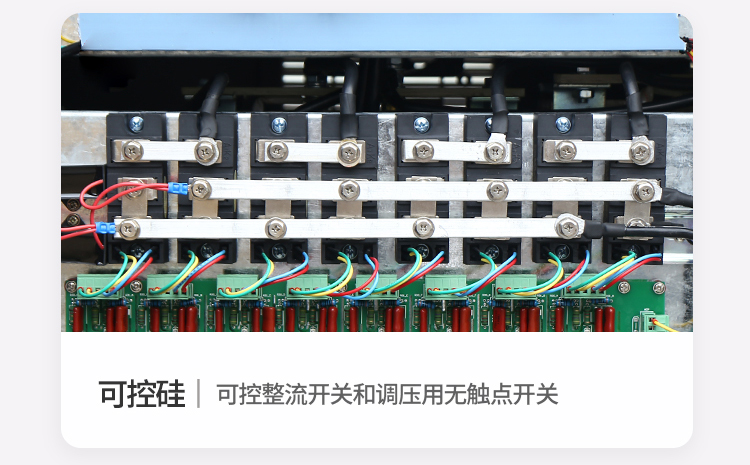

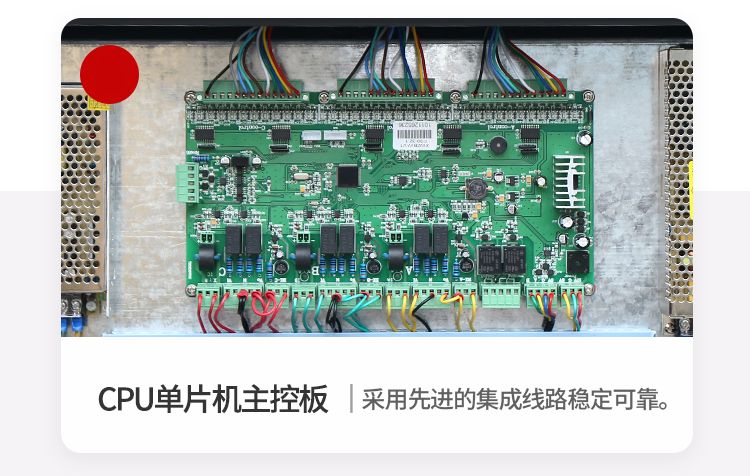

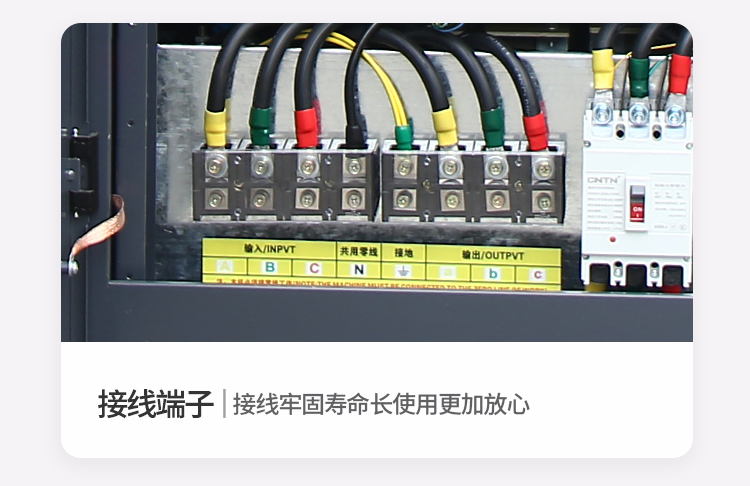

它主要由隔離變壓器、SCR模塊、CPU控制核心、快速穩壓技術和安全保護裝置組成，實現了全無觸點控制，安全、高效、節能、環保，是SCR開關技術和變壓器技術的完美結合。

基本原理

它采用最新DSP運算計量芯片控制技術、快速交流采樣技術、有效值校正技術電流過零切換技術和快速補償穩壓技術，將智能儀表、快速穩壓和故障診斷結合在一起，使產品安全、高效、精密。

優缺點

優點：

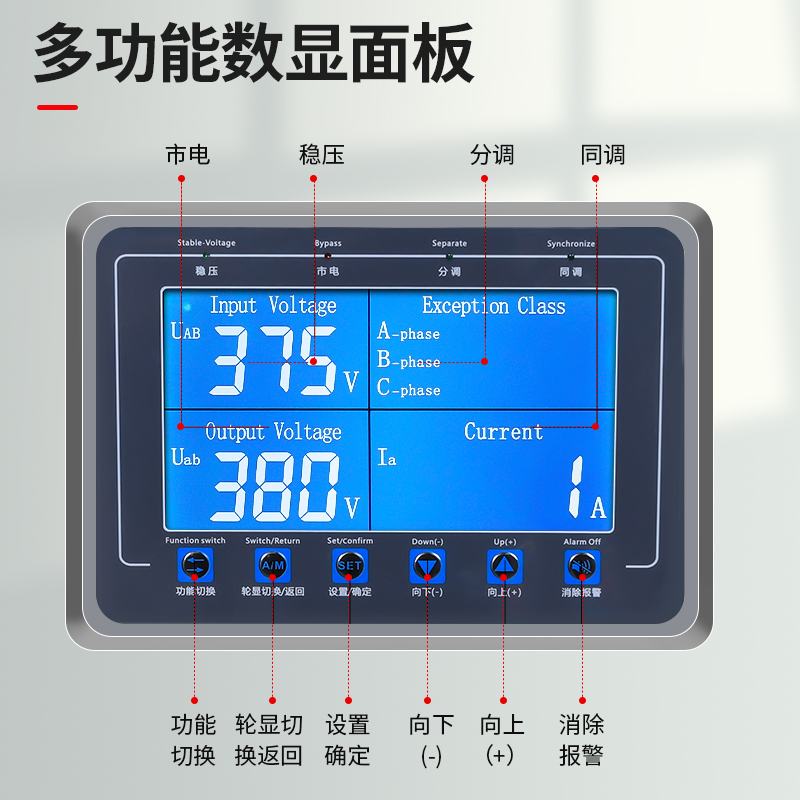

1.智能儀表顯示：智能儀表顯示系統（顯示電壓、電流、功率、功率因數等），清晰、準確、分辨率高，薄膜按鍵操作，安全可靠。（而碳刷式穩壓器只是指針表指示，不清晰、準確。且只能指示電壓和電流。）

2.高速反應：當輸入電壓波動大、波動頻繁時，由于穩壓速度為20毫秒,只要是穩壓器的穩壓范圍足夠?qū)挘敵鲭妷憾寄芤恢北３衷谟脩羲O(shè)置的穩壓值上，對任何生產設備及儀器，不產生電壓變化的影響。也不會出現過壓、欠壓跳旁路現象，所以不需要有等電壓正常后自動回到穩壓狀態的功能。（而碳刷式穩壓器反應速度、穩壓速度慢，需要4到10秒鐘才能穩定輸出電壓。電網電壓波動大，波動頻繁，則根本起不了穩壓作用，還會讓用電設備燒壞。如：當輸入電壓一瞬間從220V降到150V時，下降了70V，輸出電壓就等于150V，遠遠低于安全電壓，所帶的設備如電腦、照明燈、空調、數字化控制設備等全都會停止工作，當輸入電壓一瞬間從150V回升到220V時，上升了70V，輸出電壓就等于290V了，這時所有的用電設備都會燒壞。）

3.穩壓器開機時不做補償功能，輸入多少電壓，輸出也是一樣的電壓，要開機后1秒鐘先檢測輸出電壓值后才做相應的補償穩壓，這樣就不會出現開機時輸出電壓過高或過低現象而把用電設備燒壞。（而碳刷穩壓器沒有這種功能，如果上次關機時輸入電壓很低，穩壓器在升壓狀態，升的電壓值比較高，那么關機后還是一直保持這種狀態。當下一次開機時，輸入電壓有可能相對正常或者很高，加上穩壓器所升的電壓，這時輸出電壓就會非常高而把用電設備全部燒壞。相反，上次關機時輸入電壓很高，穩壓器在降壓狀態，降的電壓值很多，第二次開機后，輸入電壓很低時，輸出電壓就會更低，用電設備不能正常工作，經常出現這種情況也容易壞。

4.過載能力強：可在100%額定負載條件下連續使用，且可承受10毫秒10倍電流，1分鐘3倍電流而不損壞本機。（而碳刷式穩壓器不能長時間滿負載運行，由于穩壓器帶負載后溫度升高，碳刷與環形變壓器又接觸面積小，碳刷與環形變壓器接觸面就會起火花，容易燒壞碳刷與環形變壓器。另外如電網電壓波動大，波動頻繁，電動機帶動碳刷來回?cái)[動，所以碳刷很快磨損，需經常更換。）

5.無畸變：采用電流過零切換技術，在切換過程中無斷流，無產生浪涌電流，使波形無畸變。無觸點穩壓器所用的隔離變壓器是隔離補償變壓器，就是主電路與補償回路是隔離的。這種電路的好處就是當補償電路的可控硅在電流過零點切換電壓檔位時，主電路的電壓，電流波形不會產生尖峰，斷流。而是一個標準的正弦波。

6.三相分調：每相電壓獨立穩壓，互不影響，穩壓精度高為+-1%。且每相可單獨根據負載需要設定輸出電壓。如果把每相輸出電壓值設為相同時，三相輸出電壓不平衡度小于1%。（而碳刷式穩壓器穩壓精度差，為+-2%到+-5%，又不能每相獨立穩壓，當輸入電壓三相不平衡時，輸出也不平衡。已不能滿足現在很多負載對電壓精度高的要求。如：測試儀器，印刷機，數控車床，電腦鑼，線割機等。）

7.效率高、節能、環保，效率達到99%以上，體積小，方便運輸，放置時不多占地方。（而碳刷穩壓器效率低，只有96%~98%，不能節能、環保。體積大，重量大，不方便運輸，放置時占大面積地方。）

8.安全可靠：設有過載、過壓、欠壓、缺相、短路、過熱保護、防雷和故障診斷等功能，能夠5秒鐘對負載起到保護作用。客戶能夠放心購買使用我公司產品。（而碳刷式穩壓器就沒有這些功能，容易出現燒壞負載機器，引起火災，等問題。）

9.預置功能強：輸出電壓值、保護限值，穩壓精度，穩壓速度可以任意設定。

10.旁路功能，易維護：可在“穩壓”與“旁路直通供電”之間切換，方便有故障維修時使用。（而碳刷式穩壓器沒有此功能，有故障需維修時只能斷電停機，就會擔誤生產，給客戶帶來?yè)p失。）

11.抗干擾能力強，控制線路板的供電，采樣，全都有高中低頻濾波電路，控制可控硅的驅動電路也是用光耦隔離輸出，能抗2000V以上的脈沖干擾信號。如電網電壓波形有尖峰，干擾信號，都能從容應對。（而碳刷式穩壓器沒有此功能，電網電壓波形有尖峰，干擾信號時就不能正常穩壓，電壓或高或低，把負載燒壞。）

12.穩壓器電壓用數字AD芯片采樣，如果輸入電壓波形矢真，所計算出來的電壓值都是有效值，不會影響輸出電壓變化。（而碳刷穩壓器的電壓是用整流電路采樣，峰值采樣。當輸入電壓波形矢真后，輸出電壓就會升高或降低，矢真越嚴重，輸出電壓升高或降低 越嚴重，而使用電設備燒壞。）
