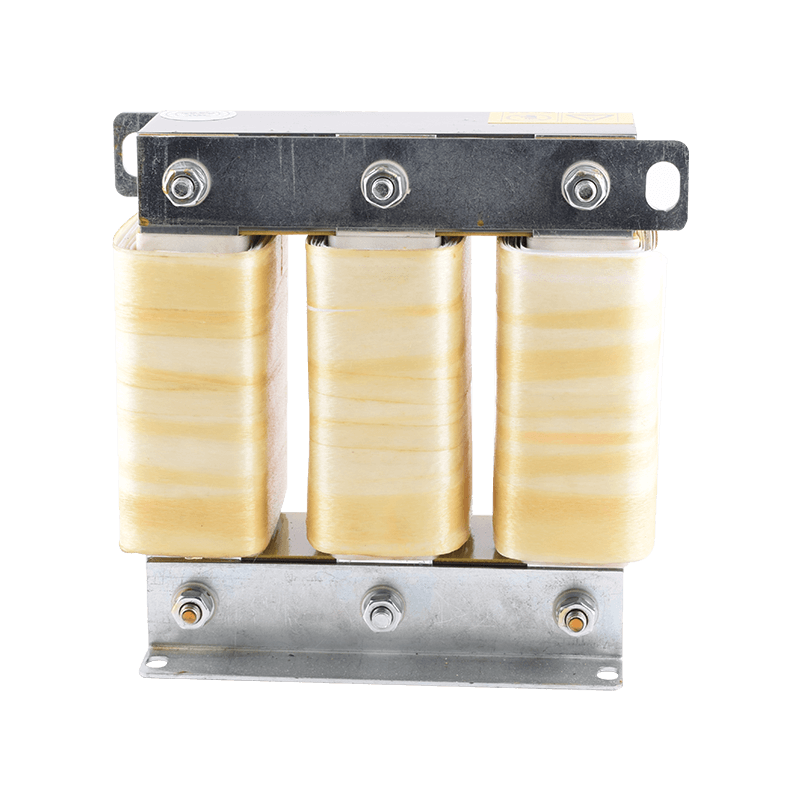

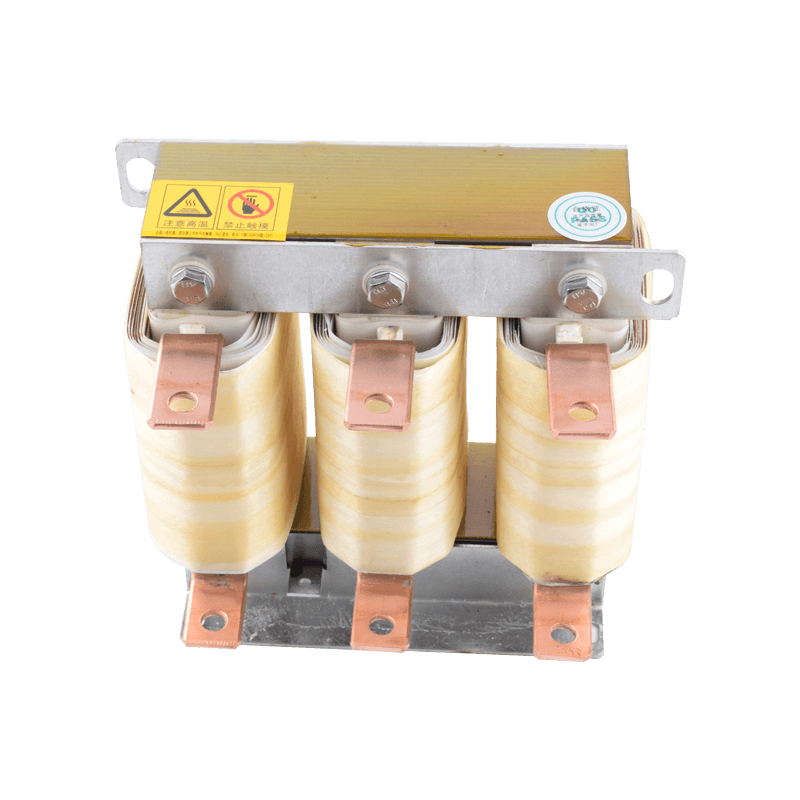

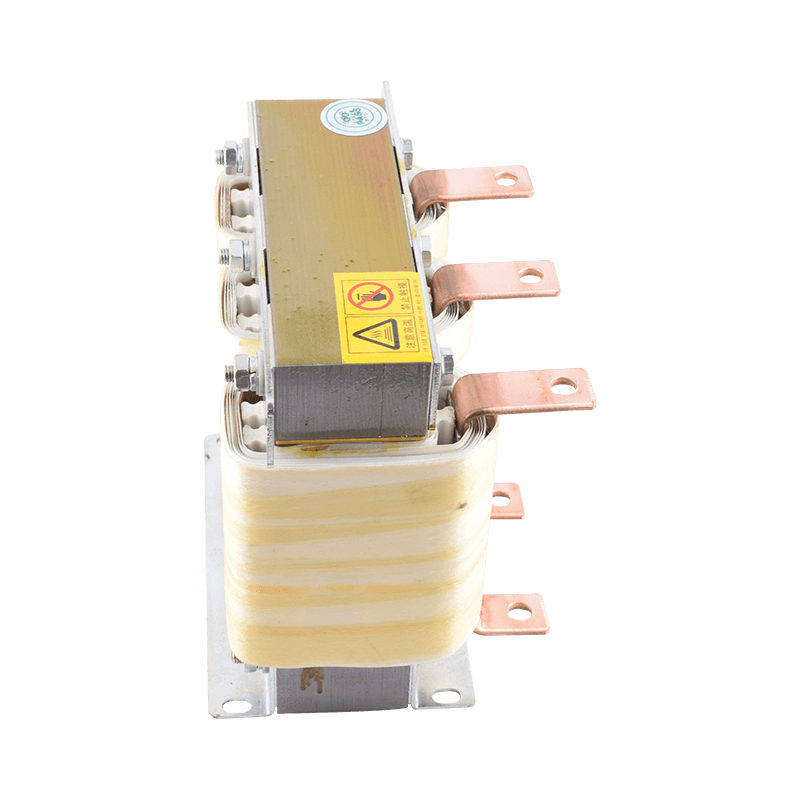

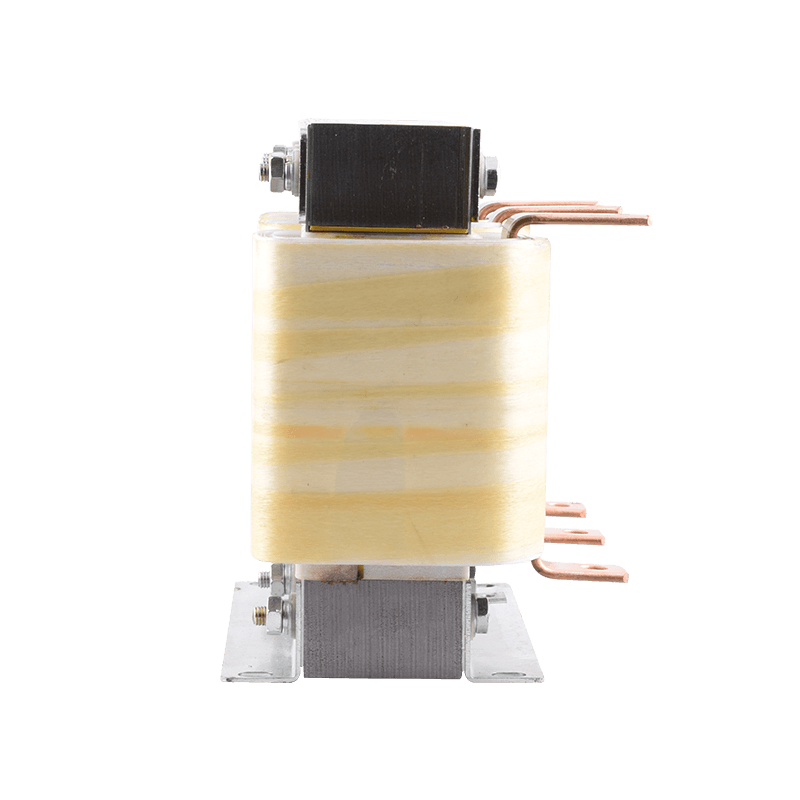

產品概述：輸入電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。 輸出電抗器主要作用是補償長線（50-200m）分布電容的影響，并能抑制輸出諧波電流，提···
輸入電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效地保護變頻器和改善功率因數，它既能阻止來自電網的干擾，又能減少整流單元產生的諧波電流對電網的污染。
輸出電抗器主要作用是補償長線（50-200m）分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗,有效抑制dv/dt.減低高頻漏電流, 起到保護變頻器,減小設備噪聲和設備過早老化的作用。
特點 | |
作用 | 用于濾出諧波電壓和諧波電流，改善電網質量 |
材料工藝 | 我公司生產的輸入輸出系列電抗器，采用優質進口矽鋼片和優質銅線經先進的工藝精制而成 |
性能特點 | 具有體積小、溫升低、無噪音等特點。 |
參數和標準 | |
性能參數 | 1、額定工作電壓﹕380v/50Hz或660v/50Hz |
2、額定工作電流﹕1A到1500A | |
3、抗電強度﹕鐵芯與繞組AC3000v/50Hz/5mA/10s無飛弧擊穿﹙出廠試驗﹚ | |
4、電抗器噪音﹕＜50dB﹙與電抗器水平距離點1米測試﹚ | |
5、絕緣等級﹕F級以上 | |
6、防護等級﹕IP00 | |
7、產品執行標準﹕GB19212.1－2008，GB19212.21－2007，GB1094.6－2011 | |
使用環境條件 | 1.海拔高度不超過2000米。 |
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。 | |
3.周圍無有害氣體，無易燃易爆物品。 | |
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。 | |
其他 | |
訂貨須知 | 1、產品型號 |
2、額定電流 | |
3、額定電壓（電網電壓） | |
4、額定電抗率（壓降） | |
5、額定電感 | |
6、絕緣等級 | |
7、其它特殊要求可在協議中另行規定 | |

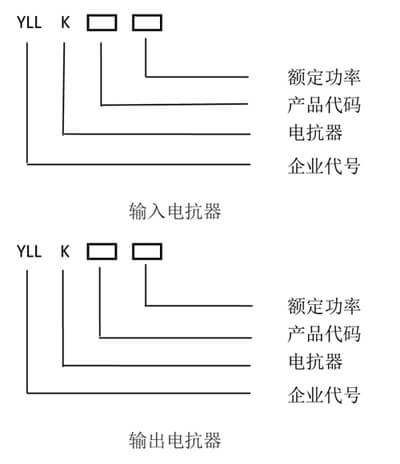

型號說明：
接線圖：
進出線電抗器型號及尺寸 | ||||||
變頻器 功率 (KW) | 進線電抗器型號 | 外形尺寸 長X寬X高 (mm ) | 安裝 尺寸 (mm ) | 出線電抗器型號 | 外形尺寸 長X寬X高 (mm ) | 安裝 尺寸 (mm ) |
1.5 | YLLK200150-5 | 130X90X110 | 100X60 | YLLK100150-5 | 130X90X110 | 100X60 |
2.2/4 | YLLK200400-10 | 130X90X110 | 100X60 | YLL100400-10 | 130X90X110 | 100X60 |
5.5 | YLLK200550-15 | 130X90X110 | 100X60 | YLL100550-15 | 130X90X110 | 100X60 |
7.5 | YLLK200750-20 | 130X90X110 | 100X60 | YLL100750-20 | 130X90X110 | 100X60 |
11 | YLLK201100-30 | 150X110X140 | 120X70 | YLL101100-30 | 150X110X140 | 120X70 |
15/18 | YLLK201500-40 | 150X110X140 | 120X70 | YLL101500-40 | 150X110X140 | 120X70 |
22/30 | YLLK202200-60 | 190X140X170 | 135X60 | YLL102200-60 | 190X140X170 | 135X60 |
37 | YLLK203700-80 | 215X150X170 | 160X65 | YLL103700-80 | 215X150X170 | 160X65 |
45 | YLLK204500-125 | 230X150X180 | 175X70 | YLL104500-125 | 230X150X180 | 175X70 |
55 | YLLK205500-150 | 230X160X180 | 175X80 | YLL105500-150 | 230X160X180 | 175X80 |
75 | YLLK207500-200 | 230X170X180 | 175X90 | YLL107500-200 | 230X170X180 | 175X90 |
90/93 | YLLK209000-250 | 230X170X210 | 175X90 | YLL109000-250 | 230X170X210 | 175X90 |
110/132 | YLLK211000-300 | 230X170X210 | 175X90 | YLL1110000-300 | 230X170X210 | 175X90 |
160 | YLLK216000-400 | 280X190X240 | 200X115 | YLL1160000-400 | 280X190X240 | 200X115 |
187/200 | YLLK220000-500 | 280X190X240 | 200X115 | YLL1200000-500 | 280X190X240 | 200X115 |
220/250 | YLLK225000-600 | 300X200X280 | 225X130 | YLLK125000-600 | 300X200X280 | 225X130 |
315 | YLLK231500-700 | 300X200X280 | 225X130 | YLLK131500-700 | 300X200X280 | 225X130 |
375 | YLLK237500-800 | 360X240X300 | 275X135 | YLLK137500-800 | 360X240X300 | 275X135 |
400 | YLLK240000-1000 | 360X250X330 | 275X145 | YLLK140000-1000 | 360X250X330 | 275X145 |
其它電壓降、電感可根據客戸的要求做，客戶在訂貨時需注明。 | ||||||
