相位

該電抗器分為三相和單相兩種，均為鐵心干式

鐵芯

鐵芯采用優質冷軋硅鋼片，經高速沖床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行低溫升低噪音的性能

鐵軛

鐵軛為方軛，組裝后依靠拉緊螺桿上下壓緊，以減少噪音

夾件

電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘-真空浸漆-熱烘固化這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果

外形

電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資

性能參數

電壓

可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV

電抗率

電抗率的種類：1%、4.5%、5.6%，6%，7%，12%，13%,14%

耐壓等級

5KV/min ,絕緣等級：B 級、F 級，H 級

噪聲

≤40dB

過載能力

在額定電流不大于1.35 倍以內連續行

電抗值線性度

在1.8 倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95

產品執行標準

GB19212.1－2008，GB19212.21－2007，GB1094.6－2011

其他

使用環境條件

1.海拔高度不超過2000米；

2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；

3.周圍無有害氣體，無易燃易爆物品；

4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

訂貨須知

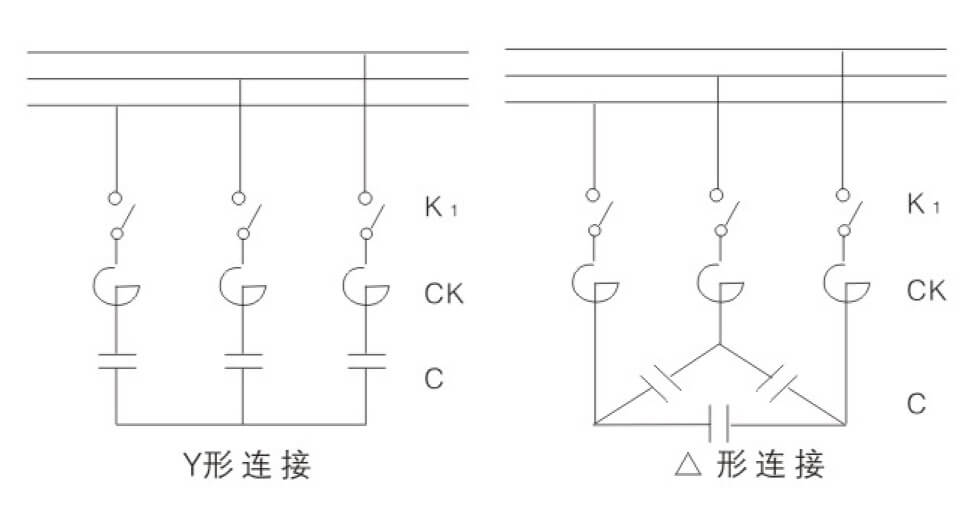

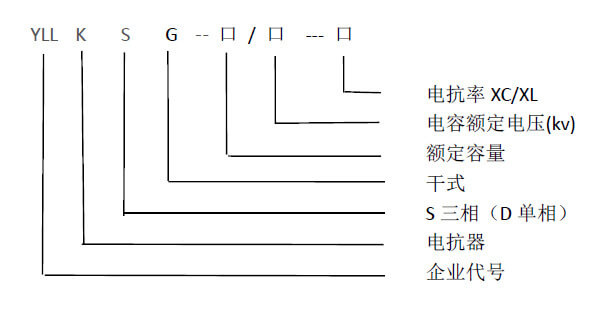

1、產品型號

2、額定電流

3、額定電壓（電網電壓）

4、電抗率（XC/XL)

5、額定電感

6、絕緣等級

7、其它特殊要求可在協議中另行規定

電抗器型號

匹配電容器容量
(Kvar)

電抗器容量 (kvar)

電感量
(mH)

絕緣等級

外形尺寸
長X寬X高(mm)

安裝尺寸 (mm )

YLLKSG-0.35/0.45-7

5

0.35

3X9.03

F、H

155X110X140

120X70

YLLKSG-0.7/0.45-7

10

0.7

3X4.52

F、H

175X120X180

135X70

YLLKSG-1.05/0.45-7

15

1.05

3X3.01

F、H

200X120X180

150X80

YLLKS|G-1.4/0.45-7

20

1.4

3X2.26

F、H

200X160X180

150X80

YLLKSG-1.75/0.45-7

25

1.75

3X1.81

F、H

240X165X210

180X90

YLLKSG-2.1/0.45-7

30

2.1

3X1.51

F、H

240X170X210

180X95

YLLKSG-2.8/0.45-7

40

2.8

3X1.13

F、H

250X170X210

200X105

YLLKSG-3.5/0.45-7

50

3.5

3X0.9

F、H

250X180X210

200X110

YLLKSG-4.2/0.45-7

60

4.2

3X0.75

F、H

250X190X210

200X110

YLLKSG-4.9/0.45-7

70

4.9

3X0.65

F、H

280X200X250

200X110

YLLKSG-5.6/0.45-7

80

5.6

3X0.57

F、H

280X200X250

200X110

YLLKSG-6.3/0.45-7

90

6.3

3X0.5

F、H

300X210X280

225X110

YLLKSG-7.0/0.45-7

100

7

3X0.45

F、H

300X220X280

225X120

另外還有各種電壓等級如：0.4V,0.48V,0.525V,0.66V,0.69V,1.14V；各種電抗率如：1%，4.5%，5.6%，6%，12%，13%，14%這里就不一一列出，用戶在定貨時告知電壓等級，電抗率及電容容量。
