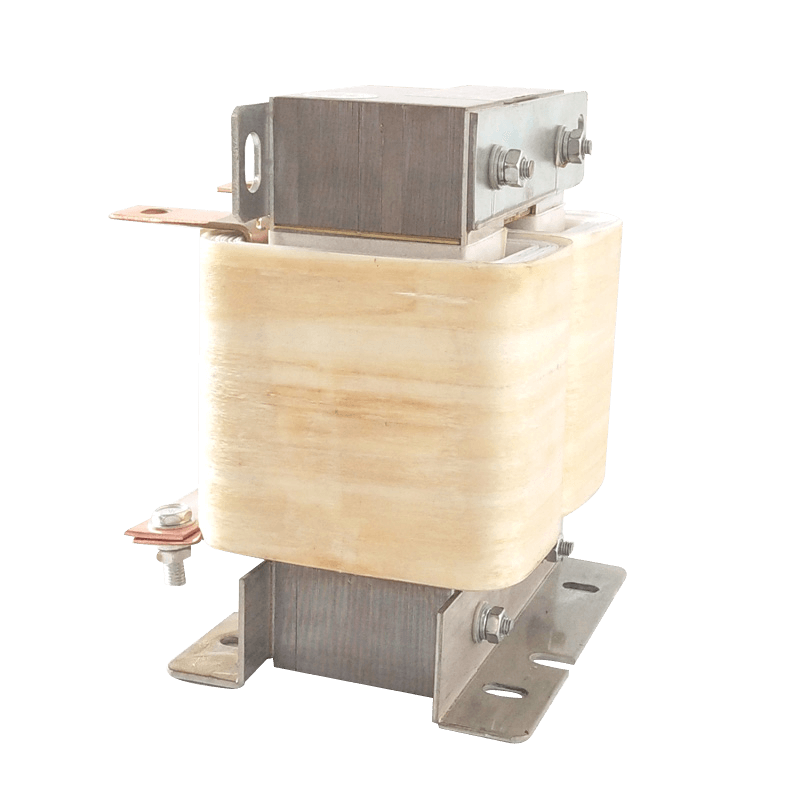

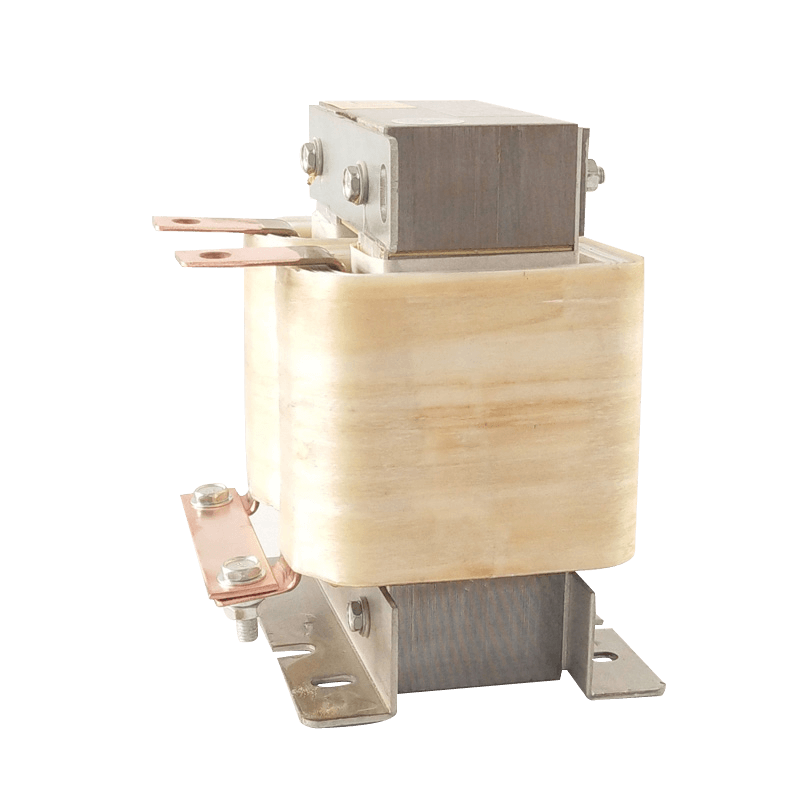

產品概述：濾波電抗器，又稱直流平波電抗器，用于變流器的直流側，電抗器中流過的是具有交流分量的直流電流。它的作用是將疊加在直流電流上的交流分量限制在某一規定值內。還用于并聯變頻器的直流側對耦，降低斷續極限，限制環流線路中的環流，應用于直流快速開關切斷故障電流時限制電流上升率，還被用在電流、電壓型變頻器中間回路的直流平波，還可用于整···
濾波電抗器，又稱直流平波電抗器，用于變流器的直流側，電抗器中流過的是具有交流分量的直流電流。它的作用是將疊加在直流電流上的交流分量限制在某一規定值內。還用于并聯變頻器的直流側對耦，降低斷續極限，限制環流線路中的環流，應用于直流快速開關切斷故障電流時限制電流上升率，還被用在電流、電壓型變頻器中間回路的直流平波，還可用于整流電源平波，以消除紋波。

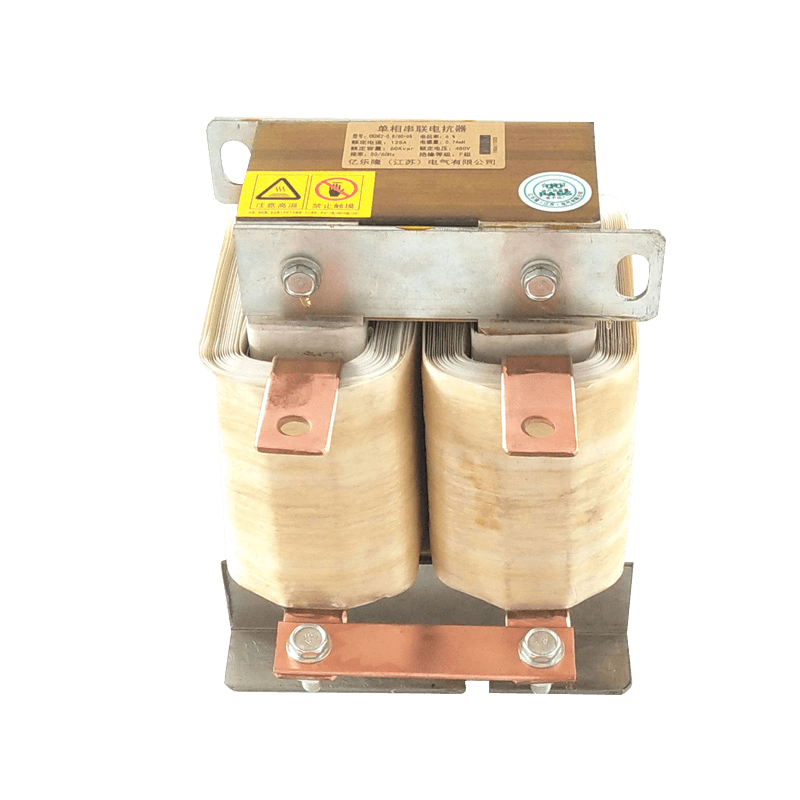

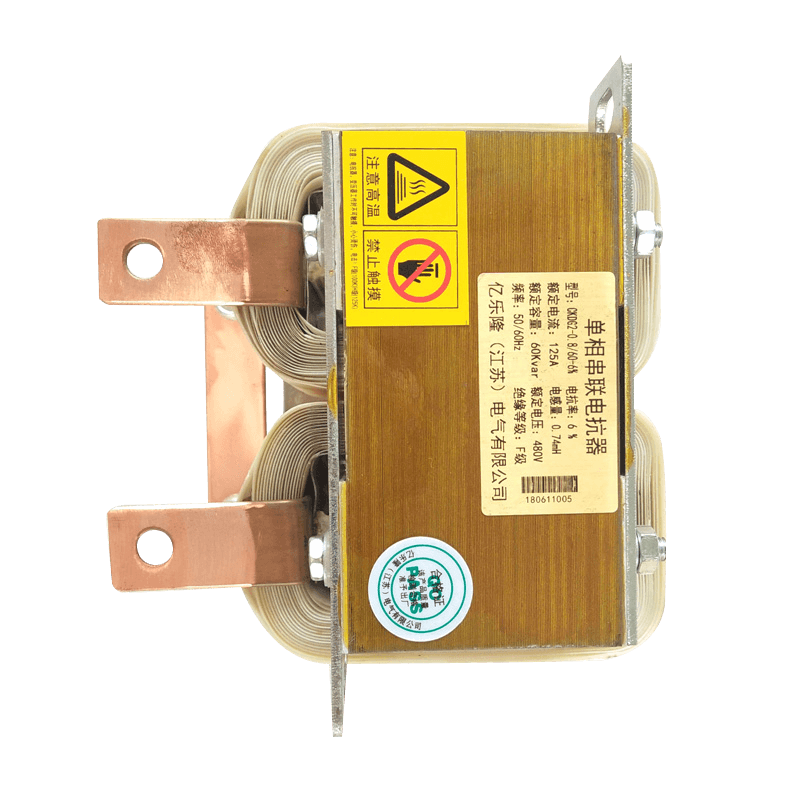

結構特點 | |
主體結構 | 直流平波電抗器在電路中主要用于改善電網質量，提高功率因素之用，我公司生產的直流平波電抗器采用優質進口冷扎矽鋼片精致而成，主要由鐵芯和線圈兩部分組成 |
鐵芯 | 鐵芯一般為兩芯柱式結構，兩芯柱由多只硅鋼片鐵餅迭積而成，并間有絕緣板隔離，不讓鐵芯出現磁飽和 |
鐵軛 | 鐵軛為方軛，組裝后依靠拉緊螺桿上下壓緊，以減少噪音 |
散熱 | 本產品為干式自冷 |
產品優勢 | |
絕緣等級 | 有F級和H級二種絕緣等級 |
性能特點 | 具有體積小，溫升低，無噪音等特點 |
參數和標準 | |
使用環境條件 | 1.海拔高度不超過2000米； |
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%； | |
3.周圍無有害氣體，無易燃易爆物品； | |
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。 | |
技術參數及和執行標準 | 1、額定工作電壓：DC500V-DC1000V |
2、抗電強度：鐵芯-繞組 3000VAC / 50Hz / 10mA / 10S 無飛弧擊穿 | |
3、絕緣電阻：鐵芯-繞組 1000VDC，絕緣阻值≥100MΩ | |
4、電抗器噪音小于65dB（與電抗器水平距離點1米測試） | |
5、產品執行標準：GB19212.1－2008，GB19212.21－2007，GB1094.6－2011 | |
訂貨須知 | 1、產品型號 |
2、額定電流 | |
3、額定電壓（電網電壓） | |
4、額定電感 | |
5、絕緣等級 | |
6、其它特殊要求可在協議中另行規定 | |

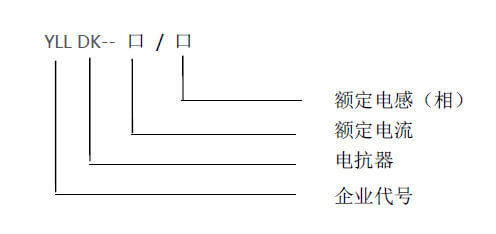

型號說明：
直流平波電抗器型號及尺寸 | ||||||
電抗器型號 | 適配功率 (KW) | 額定電流 (A) | 電感量 | 絕緣等級 | 外形尺寸 | 安裝尺寸 (mm ) |
YLLDK-5 | 1.5/2.2 | 5 | 11 | F、H | 78x80x90 | 56x50 |
YLLDK-10 | 3/4 | 10 | 4.84 | F、H | 85x78x93 | 65x62 |
YLLDK-20 | 5.5/7.5 | 20 | 2.42 | F、H | 114x110x120 | 90x80 |
YLLDK-40 | 11/15 | 40 | 1.17 | F、H | 135x135x140 | 100x90 |
YLLDK-60 | 18/22 | 60 | 0.8 | F、H | 150x140x160 | 123x120 |
YLLDK-80 | 30/37 | 80 | 0.62 | F、H | 150x150x160 | 123x130 |
YLLDK-110 | 45 | 110 | 0.53 | F、H | 160x150x180 | 95x80 |
YLLDK-150 | 55 | 150 | 0.32 | F、H | 160x160x180 | 95x90 |
YLLDK-200 | 75 | 200 | 0.25 | F、H | 160x170x180 | 95x100 |
YLLDK-250 | 90 | 250 | 0.23 | F、H | 160x170x210 | 95x100 |
YLLDK-300 | 110/132 | 300 | 0.17 | F、H | 170x170x210 | 95x100 |
YLLDK-400 | 160/187 | 400 | 0.14 | F、H | 170x190x240 | 95x110 |
YLLDK-500 | 200/220 | 500 | 0.12 | F、H | 170x190x240 | 95x110 |
YLLDK-600 | 250 | 600 | 0.11 | F、H | 200x200x280 | 120x110 |
YLLDK-700 | 315 | 700 | 0.09 | F、H | 200x200x280 | 120x110 |
YLLDK-800 | 375 | 800 | 0.08 | F、H | 250x245x300 | 150x110 |
YLLDK-1000 | 400 | 1000 | 0.063 | F、H | 250x260x330 | 150x120 |
