產品概述：技術參數：項目D-30AD-30B輸出輸出通道CH1CH2CH1CH2直流電壓5V12V5V24V額定電流4A1A2A1A電流范圍0.5-5A0.1-1.5A0.5-2A0.1-1A額定功率32W35W紋波及噪
技術參數：
| 項目 | D-30A | D-30B | |||
| 輸出 | 輸出通道 | CH1 | CH2 | CH1 | CH2 |
| 直流電壓 | 5V | 12V | 5V | 24V | |
| 額定電流 | 4A | 1A | 2A | 1A | |
| 電流范圍 | 0.5-5A | 0.1-1.5A | 0.5-2A | 0.1-1A | |
| 額定功率 | 32W | 35W | |||
| 紋波及噪聲 ① | ＜50mV | ＜120mV | ＜50mV | ＜120mV | |
| 電壓精度 | ±2% | ±10% | ±2% | ±10% | |
| 輸出電壓調節范圍 | CH1： ±10% | ||||
| 負載調整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 線性調整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 輸入 | 電壓范圍 | 85-132VAC/176-264VAC 47Hz～63Hz (254VDC～370VDC) | |||
| 效率(典型) ② | ＞78% | ＞81% | |||
| 工作電流 | ＜0.75A 110VAC ＜0.4A 220VAC | ||||
| 沖擊電流 | 110VAC 18A， 220VAC 45A | ||||
| 啟動、上升、保持時間 | 500ms、30ms、50ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||
| 保護 | 過載保護 | 105%-150% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||
| 短路保護 | +VO降至欠壓點 關閉輸出 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜5mA | ||||
| 漏電流 | 輸入-輸出 220VAC時 ＜1mA | ||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 129*98*38mm | |||
| 凈重量/毛重量 | 400/430g | ||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量。 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長，當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||
| 項目 | D-50A | D-50B | D-50C | ||||
| 輸出 | 輸出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| 直流電壓 | 5V | 12V | 5V | 24V | 12V | 24V | |
| 額定電流 | 5A | 2A | 5A | 1A | 2A | 1A | |
| 電流范圍 | 0.5-6A | 0.1-3A | 0.5-6A | 0.1-1.5A | 0.5-3A | 0.1-1.5A | |
| 額定功率 | 49W | 49W | 48W | ||||
| 紋波及噪聲 ① | ＜50mV | ＜120mV | ＜50mV | ＜120mV | ＜120mV | ＜120mV | |
| 電壓精度 | ±2% | ±10% | ±2% | ±10% | ±1.5% | ±10% | |
| 輸出電壓調節范圍 | CH1： ±10% | ||||||
| 負載調整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 線性調整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 輸入 | 電壓范圍 | 85-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||
| 效率(典型) ② | ＞78% | ＞81% | ＞81% | ||||
| 工作電流 | ＜1.1A 110VAC ＜0.65A 220VAC | ||||||
| 沖擊電流 | 110VAC 18A， 220VAC 45A | ||||||
| 啟動、上升、保持時間 | 500ms、30ms、50ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||||
| 保護 | 過載保護 | 105%-150% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||||
| 短路保護 | +VO降至欠壓點 關閉輸出 | ||||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜5mA | ||||||
| 漏電流 | 輸入-輸出 220VAC時 ＜1mA | ||||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||||
| 其他 | 尺寸 | 159*98*38mm | |||||
| 凈重量/毛重量 | 440/470g | ||||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長，當操作海拔高于2000米時，操作環境溫度需調降5℃/1000 | ||||||

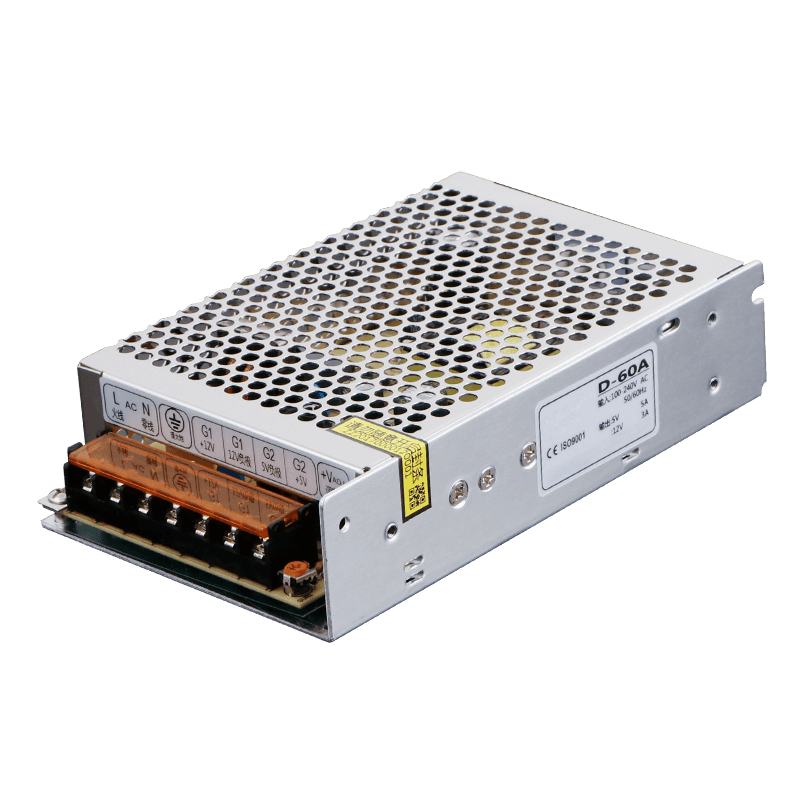

| 項目 | D-60A | D-60B | D-60C | ||||
| 輸出 | 輸出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| 直流電壓 | 5V | 12V | 5V | 24V | 12V | 24V | |
| 額定電流 | 5A | 3A | 5A | 1.5A | 3A | 1A | |
| 電流范圍 | 0.5-6A | 0.1-3.5A | 0.5-6A | 0.1-2A | 0.5-3.5A | 0.1-1.5A | |
| 額定功率 | 61W | 61W | 60W | ||||
| 紋波及噪聲 ① | ＜50mV | ＜120mV | ＜50mV | ＜120mV | ＜120mV | ＜120mV | |
| 電壓精度 | ±2% | ±10% | ±2% | ±10% | ±1.5% | ±10% | |
| 輸出電壓調節范圍 | CH1： ±10% | ||||||
| 負載調整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 線性調整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 輸入 | 電壓范圍 | 85-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||
| 效率(典型) ② | ＞78% | ＞81% | ＞81% | ||||
| 工作電流 | ＜1.1A 110VAC ＜0.65A 220VAC | ||||||
| 沖擊電流 | 110VAC 18A， 220VAC 45A | ||||||
| 啟動、上升、保持時間 | 500ms、30ms、50ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||||
| 保護 | 過載保護 | 105%-150% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||||
| 短路保護 | +VO降至欠壓點 關閉輸出 | ||||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜5mA | ||||||
| 漏電流 | 輸入-輸出 220VAC時 ＜1mA | ||||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||||
| 其他 | 尺寸 | 159*98*38mm | |||||
| 凈重量/毛重量 | 440/470g | ||||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長， 當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||||

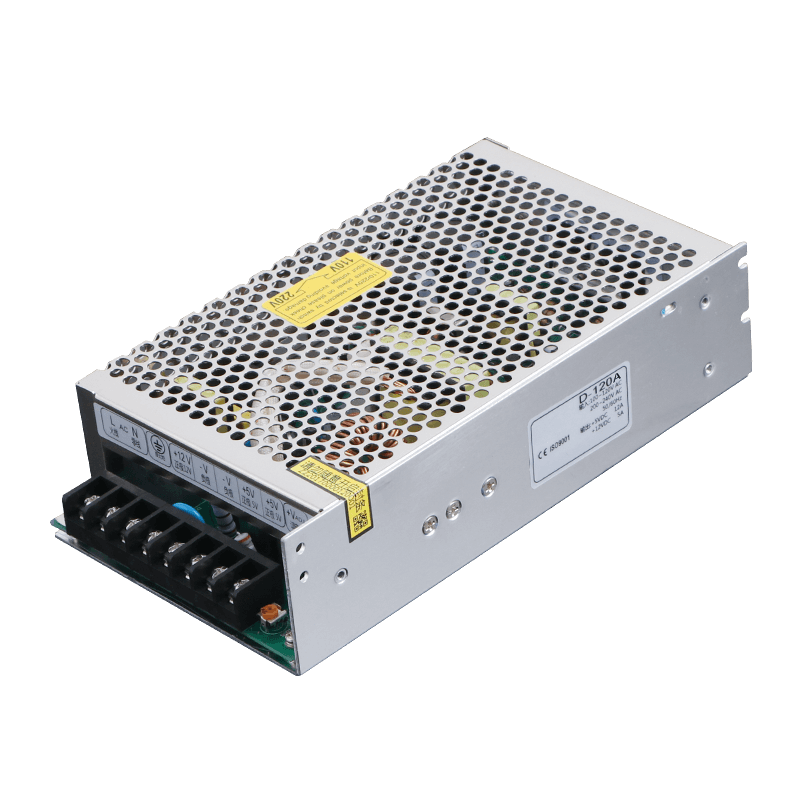

| 項目 | D-120A | D-120B | D-120C | ||||
| 輸出 | 輸出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| 直流電壓 | 5V | 12V | 5V | 24V | 12V | 24V | |
| 額定電流 | 12A | 5A | 12A | 2.5A | 5A | 2.5A | |
| 電流范圍 | 0.5-15A | 0.1-7A | 0.5-15A | 0.1-3.5A | 0.5-7A | 0.1-3.5A | |
| 額定功率 | 120W | 120W | 120W | ||||
| 紋波及噪聲 ① | ＜50mV | ＜120mV | ＜50mV | ＜120mV | ＜120mV | ＜120mV | |
| 電壓精度 | ±2% | ±10% | ±2% | ±10% | ±1.5% | ±10% | |
| 輸出電壓調節范圍 | CH1： ±10% | ||||||
| 負載調整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 線性調整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 輸入 | 電壓范圍 | 85-132/180-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||
| 效率(典型) ② | ＞78% | ＞81% | ＞81% | ||||
| 工作電流 | ＜2.2A 110VAC ＜1.1A 220VAC | ||||||
| 沖擊電流 | 110VAC 20A， 220VAC 50A | ||||||
| 啟動、上升、保持時間 | 2000ms、30ms、20ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||||
| 保護 | 過載保護 | 105%-150% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||||
| 短路保護 | +VO降至欠壓點 關閉輸出 | ||||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜5mA | ||||||
| 漏電流 | 輸入-輸出 240VAC時 ＜2mA | ||||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||||
| 其他 | 尺寸 | 199*110*50mm | |||||
| 凈重量/毛重量 | 616.3/654.3g | ||||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長， 當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||||

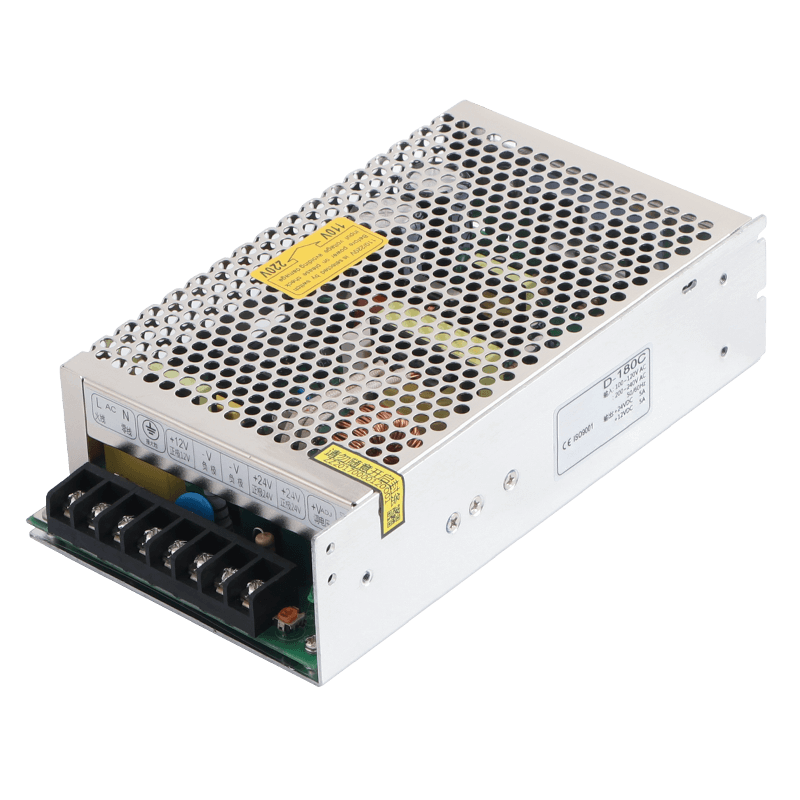

| 項目 | D-180A | D-180B | D-180C | ||||
| 輸出 | 輸出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| 直流電壓 | 12V | 5V | 24V | 5V | 24V | 12V | |
| 額定電流 | 12.5A | 6A | 6.25A | 6A | 5A | 5A | |
| 電流范圍 | 1-15A | 0.5-7A | 1-7.5A | 0.5-7A | 1-7A | 0.5-6A | |
| 額定功率 | 180W | 180W | 180W | ||||
| 紋波及噪聲 ① | ＜120mV | ＜120mV | ＜240mV | ＜120mV | ＜240mV | ＜120mV | |
| 電壓精度 | ±2% | ±10% | ±2% | ±10% | ±1.5% | ±10% | |
| 輸出電壓調節范圍 | CH1： ±10% | ||||||
| 負載調整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 線性調整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 輸入 | 電壓范圍 | 85-132/180-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||
| 效率(典型) ② | ＞78% | ＞81% | ＞81% | ||||
| 工作電流 | ＜2.5A 110VAC ＜1.2A 220VAC | ||||||
| 沖擊電流 | 110VAC 20A， 220VAC 50A | ||||||
| 啟動、上升、保持時間 | 2000ms、30ms、20ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||||
| 保護 | 過載保護 | 105%-150% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||||
| 短路保護 | +VO降至欠壓點 關閉輸出 | ||||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜5mA | ||||||
| 漏電流 | 輸入-輸出 240VAC時 ＜2mA | ||||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||||
| 其他 | 尺寸 | 199*110*50mm | |||||
| 凈重量/毛重量 | 616.3/654.3g | ||||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量。 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 | ||||||
