產品概述：技術參考：項目技術指標輸出直流電壓5V12V15V24V額定電流3A2A2A1.5A額定功率15W24W30W36W紋波及噪聲 ①＜80mV＜120mV＜120mV＜150mV電壓精度±2%±1%輸出電壓調節范圍±10%負載調整率±1%線性調整率±1%輸入電壓范圍85-264VAC 47Hz～63Hz (120VDC～···
技術參考：
| 項目 | 技術指標 | ||||
| 輸出 | 直流電壓 | 5V | 12V | 15V | 24V |
| 額定電流 | 3A | 2A | 2A | 1.5A | |
| 額定功率 | 15W | 24W | 30W | 36W | |
| 紋波及噪聲 ① | ＜80mV | ＜120mV | ＜120mV | ＜150mV | |
| 電壓精度 | ±2% | ±1% | |||
| 輸出電壓調節范圍 | ±10% | ||||
| 負載調整率 | ±1% | ||||
| 線性調整率 | ±1% | ||||
| 輸入 | 電壓范圍 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | |||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | |
| 工作電流 | ＜0.8A 110VAC ＜0.4A 220VAC | ||||
| 沖擊電流 | 110VAC 15A， 220VAC 30A | ||||
| 啟動、上升、保持時間 | 100ms、30ms、21ms ：110VAC/100ms、30ms、100ms ：220VAC | ||||
| 保護 | 過載保護 | 105%-150% 類型：保護模式：打嗝模式 異常條件解除后自動恢復 | |||
| 短路保護 | +VO降至欠壓點 關閉輸出 異常條件解除后自動恢復 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||
| 安規 | 耐電壓 | 輸入-輸出:3KVAC 歷時1分鐘 | |||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 78*93*56mm | |||
| 凈重量/毛重量 | 270/290g | ||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長， 當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||
| 項目 | 技術指標 | ||||
| 輸出 | 直流電壓 | 5V | 12V | 15V | 24V |
| 額定電流 | 5A | 3.5A | 2.8A | 2A | |
| 額定功率 | 25W | 42W | 42W | 48W | |
| 紋波及噪聲 ① | ＜80mV | ＜120mV | ＜120mV | ＜150mV | |
| 電壓精度 | ±2% | ±1% | |||
| 輸出電壓調節范圍 | ±10% | ||||
| 負載調整率 | ±1% | ||||
| 線性調整率 | ±1% | ||||
| 輸入 | 電壓范圍 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | |||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | |
| 工作電流 | ＜1A 110VAC ＜0.5A 220VAC | ||||
| 沖擊電流 | 110VAC 15A， 220VAC 30A | ||||
| 啟動、上升、保持時間 | 100ms、30ms、21ms ：110VAC/100ms、30ms、100ms ：220VAC | ||||
| 保護 | 過載保護 | 105%-150% 類型：保護模式：打嗝模式 異常條件解除后自動恢復 | |||
| 短路保護 | +VO降至欠壓點 關閉輸出 異常條件解除后自動恢復 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||
| 安規 | 耐電壓 | 輸入-輸出:3KVAC 歷時1分鐘 | |||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 78*93*56mm | |||
| 凈重量/毛重量 | 270/290g | ||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長，當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||

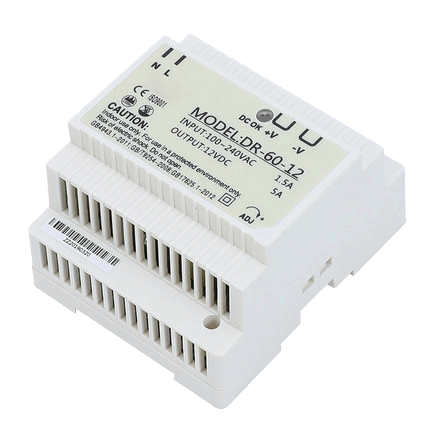

| 項目 | 技術指標 | ||||
| 輸出 | 直流電壓 | 5V | 12V | 15V | 24V |
| 額定電流 | 6.5A | 4.5A | 4A | 2.5A | |
| 額定功率 | 32.5W | 54W | 60W | 60W | |
| 紋波及噪聲 ① | ＜80mV | ＜120mV | ＜120mV | ＜150mV | |
| 電壓精度 | ±2% | ±1% | |||
| 輸出電壓調節范圍 | ±10% | ||||
| 負載調整率 | ±1% | ||||
| 線性調整率 | ±1% | ||||
| 輸入 | 電壓范圍 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | |||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | |
| 工作電流 | ＜1.2A 110VAC ＜0.8A 220VAC | ||||
| 沖擊電流 | 110VAC 15A， 220VAC 30A | ||||
| 啟動、上升、保持時間 | 100ms、30ms、21ms ：110VAC/100ms、30ms、100ms ：220VAC | ||||
| 保護 | 過載保護 | 105%-150% 類型：保護模式：打嗝模式 異常條件解除后自動恢復 | |||
| 短路保護 | +VO降至欠壓點 關閉輸出 異常條件解除后自動恢復 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||
| 安規 | 耐電壓 | 輸入-輸出:3KVAC 歷時1分鐘 | |||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 78*93*56mm | |||
| 凈重量/毛重量 | 270/290g | ||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量。 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長，當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||
| 項目 | 技術指標 | |||
| 輸出 | 直流電壓 | 12V | 24V | 48V |
| 額定電流 | 6.3A | 3.2A | 1.6A | |
| 額定功率 | 76W | 76.8W | 76.8W | |
| 紋波及噪聲 ① | ＜120mV | ＜150mV | ＜240mV | |
| 電壓精度 | ±2% | ±1% | ||
| 輸出電壓調節范圍 | ±10% | |||
| 負載調整率 | ±1% | |||
| 線性調整率 | ±0.5% | |||
| 輸入 | 電壓范圍 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | ||
| 效率(典型) ② | ＞86% | ＞88% | ＞90% | |
| 工作電流 | ＜1.6A 110VAC ＜0.96A 220VAC | |||
| 沖擊電流 | 110VAC 20A， 220VAC 40A | |||
| 啟動、上升、保持時間 | 1800ms、60ms、12ms ：110VAC/1000ms、60ms、60ms ：220VAC | |||
| 保護 | 過載保護 | 105%-150% 類型：保護模式：打嗝模式 異常條件解除后自動恢復 | ||
| 短路保護 | +VO降至欠壓點 關閉輸出 異常條件解除后自動恢復 | |||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | ||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | |||
| 安規 | 耐電壓 | 輸入-輸出:3KVAC 輸入-地:1.5KVAC 輸出-地:0.5KVAC 歷時1分鐘 | ||
| 漏電流 | ＜1mA/240VAC | |||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | |||
| 其他 | 尺寸 | 55.5*125.2*100mm | ||
| 凈重量/毛重量 | 600/650g | |||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長， 當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | |||

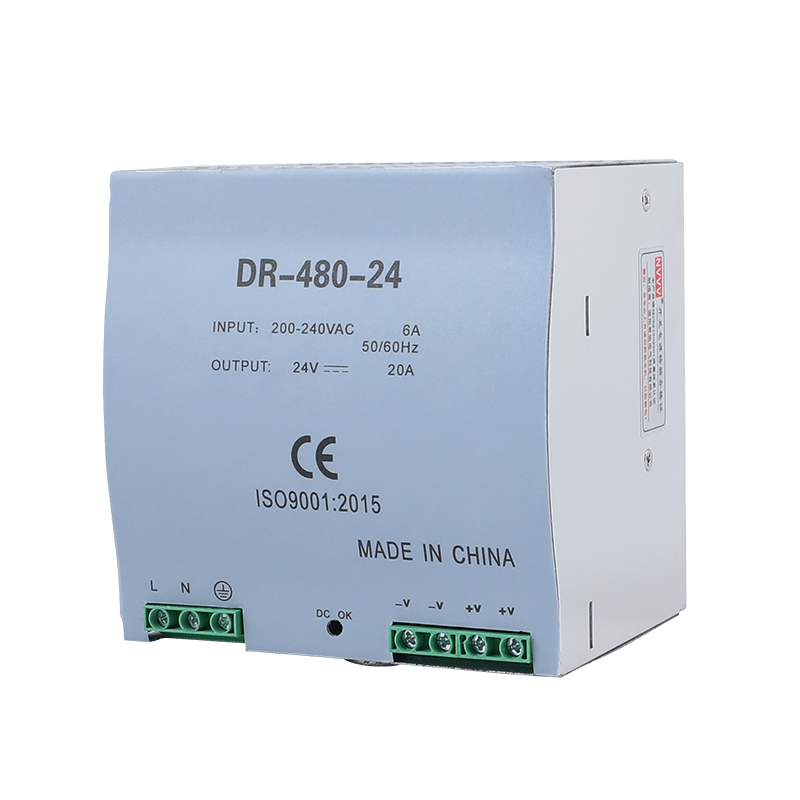

| 項目 | 技術指標 | ||
| 輸出 | 直流電壓 | 24V | 48V |
| 額定電流 | 20A | 10A | |
| 額定功率 | 480W | 480W | |
| 紋波及噪聲 ① | ＜120mV | ＜240mV | |
| 電壓精度 | ±1% | ±1% | |
| 輸出電壓調節范圍 | ±10% | ||
| 負載調整率 | ±1% | ||
| 線性調整率 | ±0.5% | ||
| 輸入 | 電壓范圍 | 180-264VAC 47Hz～63Hz (270VDC～370VDC) | |
| 效率(典型) ② | ＞84% | ＞86% | |
| 工作電流 | ＜2.5A 110VAC ＜1.3A 220VAC | ||
| 沖擊電流 | 110VAC 20A， 220VAC 35A | ||
| 啟動、上升、保持時間 | 3000ms、100ms、22ms ：110VAC/1500ms、100ms、28ms ：220VAC | ||
| 保護 | 過載保護 | 105%-150% 類型：保護模式：打嗝模式 異常條件解除后自動恢復 | |
| 過壓保護 | 輸出電壓＞135% 時，關閉輸出. 異常條件解除后自動恢復 | ||
| 短路保護 | +VO降至欠壓點 關閉輸出 異常條件解除后 電源重啟后恢復自動恢復 | ||
| 過溫保護 | ＞85°時 關閉輸出 溫度下降后 電源重啟后恢復 | ||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||
| 安規 | 耐電壓 | 輸入-輸出:3KVAC 輸入-地:1.5KVAC 輸出-地:0.5KVAC 歷時1分鐘 | |
| 漏電流 | ＜1.5mA/240VAC | ||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||
| 其他 | 尺寸 | 125.5*100*125.2mm | |
| 凈重量/毛重量 | 1200/1230g | ||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量。 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長， 當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||
