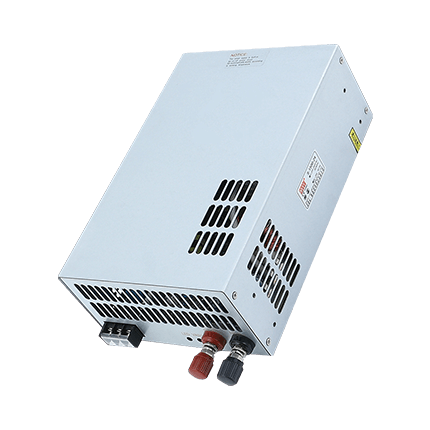

產品概述：技術參數：項目技術指標輸出直流電壓12V24V36V48V額定電流804027.5A20額定功率960W960W990W960W紋波及噪聲 ①＜150mV＜150mV＜240mV＜240mV電壓精度
技術參數：
| 項目 | 技術指標 | ||||
| 輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 80 | 40 | 27.5A | 20 | |
| 額定功率 | 960W | 960W | 990W | 960W | |
| 紋波及噪聲 ① | ＜150mV | ＜150mV | ＜240mV | ＜240mV | |
| 電壓精度 | ±1% | ||||
| 輸出電壓調節范圍 | ±10% | ||||
| 負載調整率 | ＜±1.2% | ＜±1% | ＜±0.5% | ＜±0.5% | |
| 線性調整率 | ＜±1% | ||||
| 輸入 | 電壓范圍 | 180-264VAC 47Hz～63Hz；254VDC～370VDC | |||
| 效率(典型) ② | ＞82% | ＞84% | ＞86% | ＞86% | |
| 工作電流 | 220VAC： 60A | ||||
| 沖擊電流 | ＜10A 230VAC | ||||
| 啟動、上升、保持時間 | 200ms、50ms、20ms ：230VAC | ||||
| 保護 | 過載保護 | 105%-135% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||
| 過壓保護 | ≥115%-145%時關閉輸出 | ||||
| 短路保護 | 關閉輸出 | ||||
| 過溫保護 | RTH3：風機常轉，≥90℃關閉輸出 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜6mA | ||||
| 漏電流 | 輸入-輸出 220VAC時 ＜1.5mA | ||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 291*132*68mm | |||
| 凈重量/毛重量 | 2kg/2.1kg | ||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長，當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||
| 項目 | 技術指標 | ||||
| 輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 120A | 60A | 42A | 31.5 | |
| 額定功率 | 1440W | 1440W | 1512W | 1512W | |
| 紋波及噪聲 ① | ＜150mV | ＜150mV | ＜240mV | ＜240mV | |
| 電壓精度 | ±1% | ||||
| 輸出電壓調節范圍 | ±10% | ||||
| 負載調整率 | ＜±1.2% | ＜±1% | ＜±0.5% | ＜±0.5% | |
| 線性調整率 | ＜±1% | ||||
| 輸入 | 電壓范圍 | 180-264VAC 47Hz～63Hz；254VDC～370VDC | |||
| 效率(典型) ② | ＞85% | ＞88% | ＞88% | ＞90% | |
| 工作電流 | 220VAC： 13.5A | ||||
| 沖擊電流 | 60A 230VAC | ||||
| 啟動、上升、保持時間 | 2000ms、50ms、20ms ：230VAC | ||||
| 保護 | 過載保護 | 105%-135% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||
| 過溫保護 | RTH3：風機常轉，≥90℃關閉輸出 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜6mA | ||||
| 漏電流 | 輸入-輸出 220VAC時 ＜1.5mA | ||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 258*158*87mm | |||
| 凈重量/毛重量 | 3kg/3.1kg | ||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長，當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||
| 項目 | 技術指標 | ||||
| 輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 150A | 80A | 55.5A | 41.6A | |
| 額定功率 | 1800W | 1920W | 1998W | 1996W | |
| 紋波及噪聲 ① | ＜150mV | ＜150mV | ＜240mV | ＜240mV | |
| 電壓精度 | ±1% | ||||
| 輸出電壓調節范圍 | ±10% | ||||
| 負載調整率 | ＜±1.2% | ＜±1% | ＜±0.5% | ＜±0.5% | |
| 線性調整率 | ＜±1% | ||||
| 輸入 | 電壓范圍 | 180-264VAC 47Hz～63Hz；254VDC～370VDC | |||
| 效率(典型) ② | ＞85% | ＞88% | ＞89% | ＞90% | |
| 工作電流 | 220VAC：18A | ||||
| 沖擊電流 | 60A 230VAC | ||||
| 啟動、上升、保持時間 | 2000ms、50ms、20ms ：230VAC | ||||
| 保護 | 過載保護 | 105%-135% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||
| 過溫保護 | RTH3：風機常轉，≥90℃關閉輸出 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜6mA | ||||
| 漏電流 | 輸入-輸出 220VAC時 ＜1.5mA | ||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 258*158*87mm | |||
| 凈重量/毛重量 | 3kg/3.1kg | ||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長，當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||
| 項目 | 技術指標 | ||||
| 輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 200A | 120A | 83A | 62.4A | |
| 額定功率 | 2400W | 2880W | 2988W | 2995W | |
| 紋波及噪聲 ① | ＜240mV | ＜240mV | ＜360mV | ＜480mV | |
| 電壓精度 | ±1% | ||||
| 輸出電壓調節范圍 | ±10% | ||||
| 負載調整率 | ＜±1% | ＜±1% | ＜±1% | ＜±1% | |
| 線性調整率 | ＜±1% | ||||
| 輸入 | 電壓范圍 | 180-264VAC 47Hz～63Hz；254VDC～370VDC | |||
| 效率(典型) ② | ＞86% | ＞88% | ＞89% | ＞90% | |
| 工作電流 | 220VAC：23A | ||||
| 沖擊電流 | 60A 230VAC | ||||
| 啟動、上升、保持時間 | 2000ms、50ms、20ms ：230VAC | ||||
| 保護 | 過載保護 | 105%-135% 類型：恒流輸出 +VO降至欠壓點 切斷輸出 復位：從新上電 | |||
| 過溫保護 | RTH3：風機常轉，≥90℃關閉輸出 | ||||
| 環境 | 工作溫度、濕度 | -10℃～+50℃；20%～90RH | |||
| 存儲溫度、濕度 | -20℃～+85℃；10%～95RH | ||||
| 安規 | 耐電壓 | 輸入-輸出:1.5KVAC 輸入-外殼:1.5kVAC 輸出-外殼:0.5KVAC 歷時1分鐘 | |||
| 漏電流 | 輸入-輸出 1.5KVAC時 ＜6mA | ||||
| 漏電流 | 輸入-輸出 240VAC時 ＜2mA | ||||
| 隔離電阻 | 輸入-輸出， 輸入-外殼， 輸出-外殼 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 312×190×95mm | |||
| 凈重量/毛重量 | 6Kg/6.2Kg | ||||
| 備注 | ①紋波和噪聲測量方法：使用一條12“雙絞線，同時終端要并聯0.1uF和47uF的電容，在20MHz帶寬下進行測量 ②效率是在輸入電壓為230VAC，額定負載，25℃環境溫度下測試。 精度：包含設定誤差，線性調整率和負載調整率。 線性調整率測試方法：在額定負載下從低電壓到高電壓測試 負載調整率測試方法：從0%-100%額定負載。 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長，當操作海拔高于2000米時，操作環境溫度需調降5℃/1000米 | ||||
