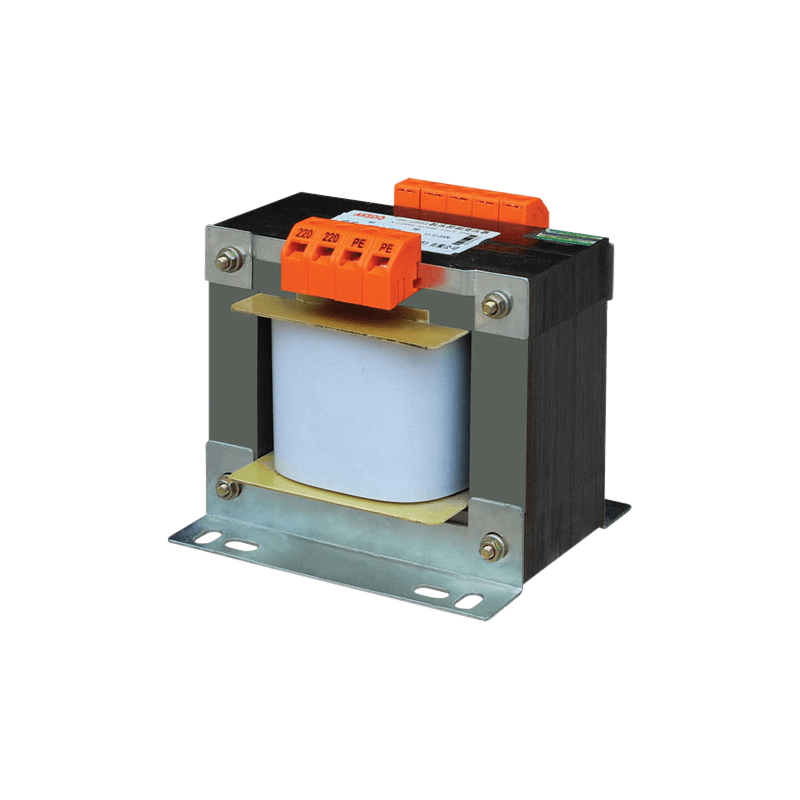

產品概述：隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。 另外， 利用其鐵芯的高頻損耗大的特點， 從而抑制高頻雜波傳入控制回路。 用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的對地電容電流小得不足以對人身造成傷害。 還有一個很重要的作用就是保護人身安全！隔離危險電壓。隨著···

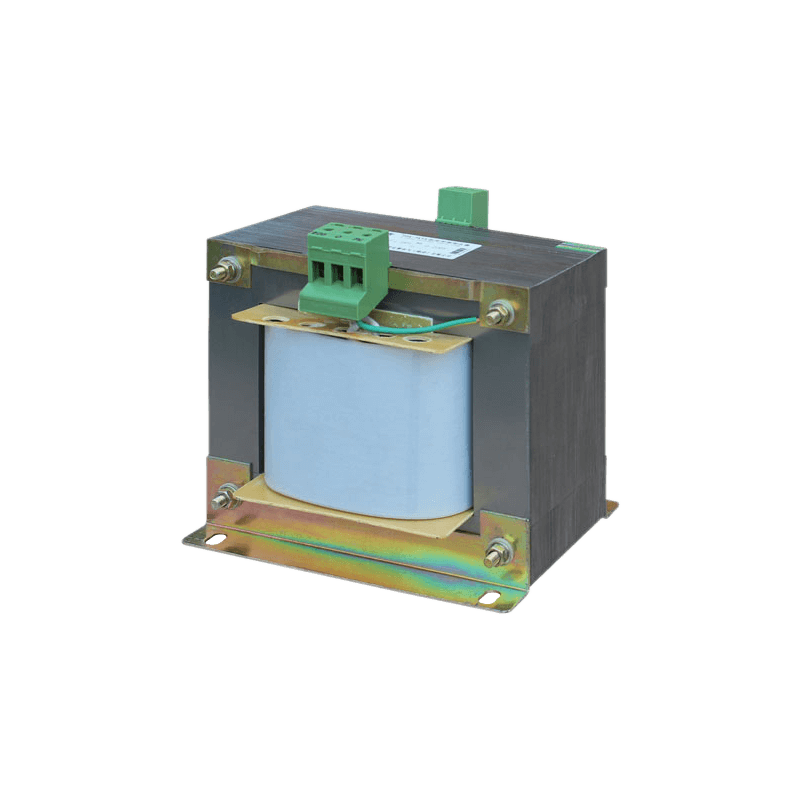

一、概述

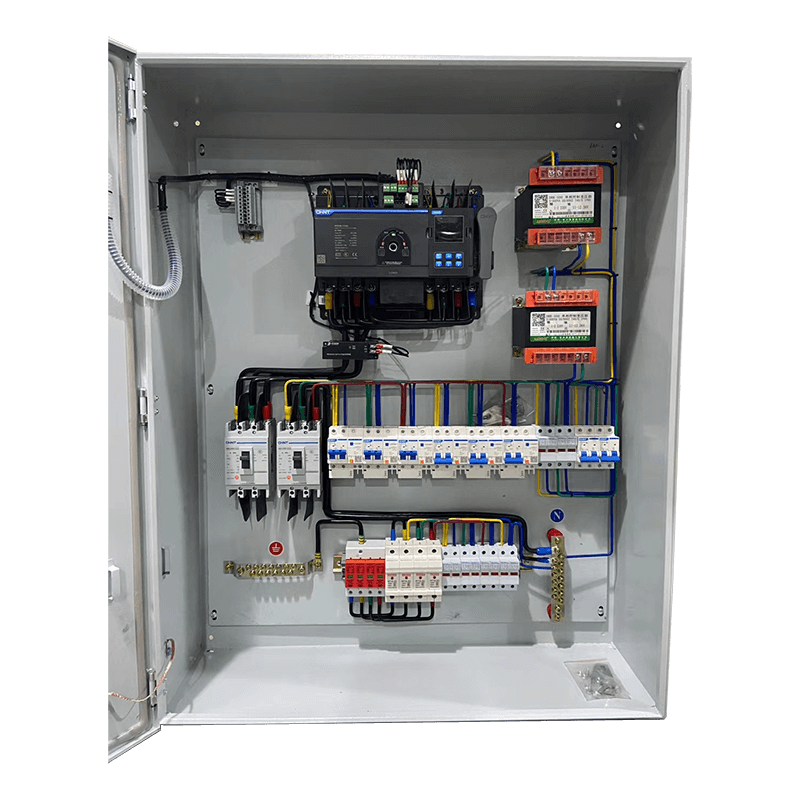

BK系列控制變壓器適用于50-60Hz電壓至500V的電路中，通常用作機床控制電器局部照明燈及指示的電源之用。本類型變壓器按結構可分為殼式，按安裝方式可分為立式。
二、型號及其含義
三、使用環境
周圍空氣溫度-5℃至+40℃，24小時平均值不超過+35℃；
安裝地點海拔不超過2000M；
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最大濕度為90%，同時該月的平均最低溫度為+25℃，并考慮到因
溫度變化發生在產品表面上的凝露。

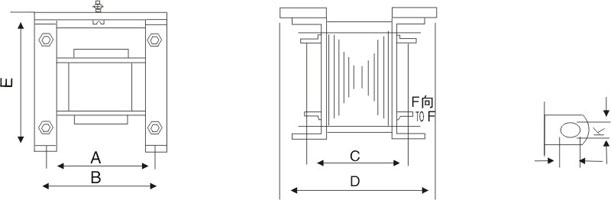

四、外型及安裝尺寸

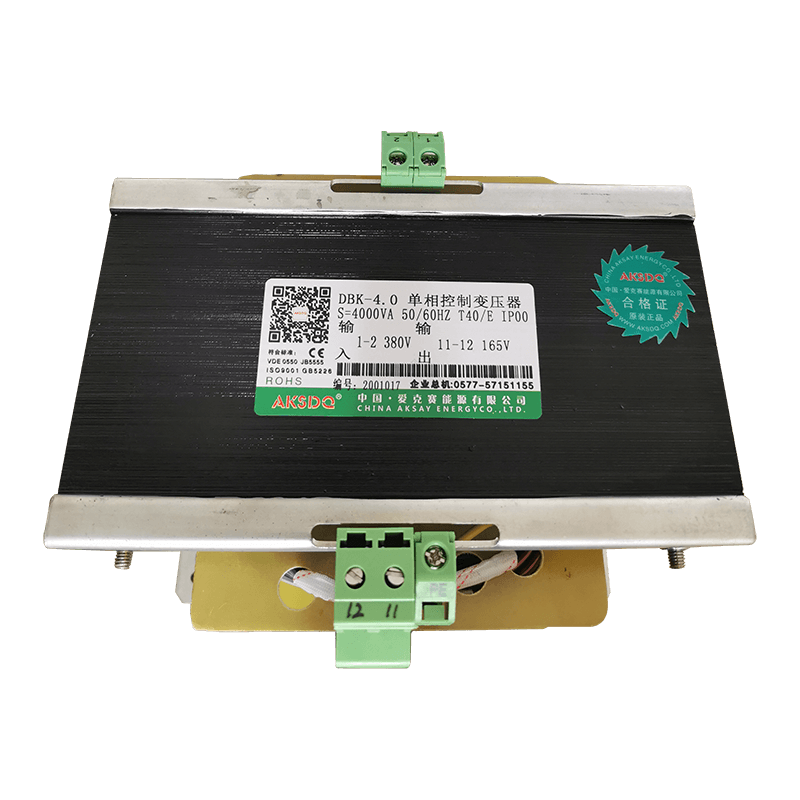

型號 | DBK25~100系列 | DBK150~250系列 | DBK300~700系列 | DBK1000~5000系列 | DBK10k系列 |
容量 | 25~100VA | 150~250VA | 300~700VA | 1000~5000VA | 10kVA |
輸入 | |||||
額定電壓 | 380V（AC）【可定做各種電壓】 | ||||
頻率 | 50Hz/60Hz ± 10% | ||||
相數 | 單相 | ||||
輸出 | |||||
頻率 | 50Hz/60Hz ± 1% | ||||
額定輸出電壓 | 220V（AC）【可定做各種電壓】 | ||||
相數 | 單相 | ||||
技術實現 | |||||
底層原理 | 隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般是指1：1的變壓器 | ||||
絕緣電阻 | 10MΩ | ||||
工頻耐壓 | 2500 V，1 min，泄漏電流<10mA | ||||
高頻干擾抑制 | 共模2500 V(1 MHz衰減振蕩波)抑制>60 dB，差模1250 V (1 MHz衰減振蕩波)抑制>40 dB | ||||
性能特點 | 工作可靠，耗能低，體積小，接線安全，適用性廣 | ||||
參數 | |||||
效率(η) | 98% | ||||
外形結構 | 殼式、立式 | ||||
冷卻方式 | 自然冷卻 | ||||
防潮方式 | 開放式 | ||||
繞組數目 | 雙繞組 | ||||
鐵心結構 | 長方體 | ||||
鐵心形狀 | E型 | ||||
使用 | |||||
工作溫度 | -5℃~+40℃ | ||||
工作環境 | 遠離水源、火源等一切易氧化及起火環境 | ||||
工作濕度 | 0~90%,溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度 | ||||
操作 | 1、將隔離變壓器輸入端接到相應的電源電壓上（380V） | ||||
物理 | |||||
尺寸： | 詳見下表：DBK尺寸表 | ||||
安裝間距 | |||||
標準 | |||||
國際標準 | VDE0550、IEC204-1、IEC439 | ||||
國內標準 | JB/T9446-1999、GB5226 | ||||
適用 | 可與國外產品互換使用 | ||||
服務 | 設備使用過程如出現異常請及時聯系廠家處理 | ||||
DBK尺寸表 | ||||||
型號 | 外形尺寸 | 安裝孔距 | 安裝孔 | |||
B max | D max | E max | A | C | K×J | |
BK-25~50 | 78 | 68 | 87 | 52±0.5 | 52±0.5 | 4.8×9 |
BK-100 | 84 | 82 | 94 | 64±0.5 | 64±0.5 | 4.8×9 |
BK-150 | 96 | 98 | 106 | 81±0.5 | 81±0.5 | 5.8×11 |
BK-200 | 96 | 105 | 106 | 88±0.5 | 88±0.5 | 5.8×11 |
BK-250 | 96 | 108 | 106 | 91±0.5 | 91±0.5 | 5.8×11 |
BK-300 | 120 | 117 | 114 | 97±0.5 | 97±0.5 | 7×13 |
BK-400 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 |
BK-500 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 |
BK-700 | 132 | 134 | 124 | 114±0.5 | 114±0.5 | 7×13 |
BK-1000 | 150 | 153 | 142 | 128±0.5 | 128±0.5 | 8×13 |
BK-1500 | 192 | 147 | 177 | 122±0.5 | 122±0.5 | 8×13 |
BK-2000 | 192 | 167 | 177 | 152±0.5 | 152±0.5 | 8×13 |
BK-3000 | 215 | 220 | 240 | 165±0.5 | 160±0.5 | 8×13 |
BK-5000 | 260 | 220 | 280 | 240±0.5 | 160±0.5 | 8×13 |
BK-10K | 300 | 220 | 290 | 280±0.5 | 170±0.5 | 8×13 |
