產品概述：隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般是指1：1的變壓器。由于次級不和地相連。次級任一根線與地之間沒有電位差。使用安全。常用作維修電源。隔離變壓器不全是1：1變壓器。控制變壓器和電子管設備的電源也是隔離變壓器。如電子管擴音機，電子管收音機和示波器和車床控制變壓器等電源都是隔離變···
JBK3系列機床控制變壓器適用于交流50-60Hz,輸入電壓不超過660V的電路中,作為各類機床、機械設備等一般電器的控制電源、局部照明及指示燈的電源。本系列變壓器是其它控制變壓更新換代的產品，采用進口材料和先進工藝進行制造，具有工作可靠，耗能人低，體積小，接線安全，適用性廣等到制點。JBK5系列機床控制變壓器是我公司引進德國90年代中其最新型變壓器系列，在國內JBK3系列機床控制變壓器基礎上，經過多年來進一步吸收國外同類產品，并優選國外先進方法垢接線端子結構、將端子與骨架合在一起，使防護等級提高到 IP2LX，防止偶然觸及電路。采用國內IT冷壓接線端子，接線方式可經使接線密集程度提高。變壓器的硅鋼片與硅鋼片之間聯接、硅鋼片與底板聯接均采用氬弧焊焊接工藝，形成一個整體，間捷明了。尤其是底板一次性成型，安裝尺寸較JBK3系列更為準確，而采用優質防蝕合金材料，大大提高了接地性能的可靠性，全面提高了產品質量，該產品符合 VDE0550、IEC204-1、IEC439、JB/T9446-1999、GB5226 等有關國際、國家標準。可與國外產品互換作用。
型號 | JBK3-40~800系列 | JBK3-1000~2500系列 | JBK-5-40~800系列 | JBK-5-100~1600系列 | JBK-5-2500系列 |
容量 | 40~800VA | 1000~2500VA | 40~800VA | 1000~1600VA | 2500VA |
輸入 | |||||
額定電壓 | 380V（AC） | ||||
頻率 | 50Hz/60Hz ± 10% | ||||
相數 | 三相 | ||||
輸出 | |||||
頻率 | 50Hz/60Hz ± 1% | ||||
額定輸出電壓 | 220V（AC） | ||||
相數 | 單相 | ||||
技術實現 | |||||
底層原理 | 隔離變壓器的原理和普通變壓器的原理是一樣的。都是利用電磁感應原理。隔離變壓器一般是指1：1的變壓器 | ||||
絕緣電阻 | 10MΩ | ||||
工頻耐壓 | 2500 V，1 min，泄漏電流<10mA | ||||
高頻干擾抑制 | 共模2500 V(1 MHz衰減振蕩波)抑制>60 dB，差模1250 V (1 MHz衰減振蕩波)抑制>40 dB | ||||
性能特點 | 工作可靠，耗能低，體積小，接線安全，適用性廣 | ||||
參數 | |||||
型號 | JBK3 | JBK5 | |||
效率(η) | 98% | ||||
外形結構 | 立式 | ||||
冷卻方式 | 自然冷卻 | ||||
防潮方式 | 開放式 | ||||
繞組數目 | 雙繞組 | ||||
鐵心結構 | 長方體 | ||||
鐵心形狀 | E型 | ||||
使用 | |||||
工作溫度 | ≤80°C | ||||
工作環境 | 遠離水源、火源等一切易氧化及起火環境 | ||||
工作濕度 | 0~90% | ||||
操作 | 1、將隔離變壓器輸入端接到相應的電源電壓上（380V） | ||||
物理 | |||||
尺寸： | 詳見下表：JBK3尺寸表 | 詳見下表：JBK5尺寸表 | |||
安裝間距 | |||||
標準 | |||||
國際標準 | VDE0550、IEC204-1、IEC439 | ||||
國內標準 | JB/T9446-1999、GB5226 | ||||
適用 | 可與國外產品互換使用 | ||||
服務 | 設備使用過程如出現異常請及時聯系廠家處理 | ||||

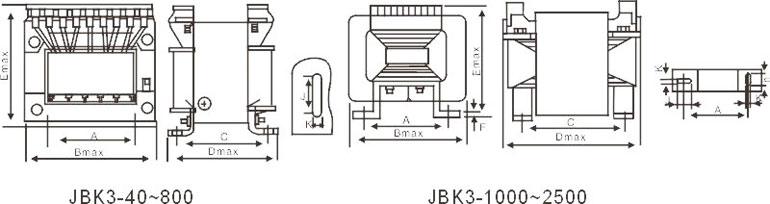

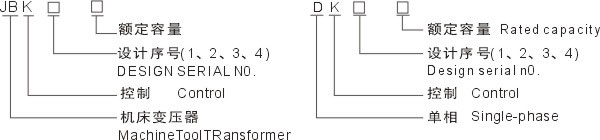

JBK3尺寸表 | ||||||
型號 | 外形尺寸 | 安裝孔距 | 安裝孔 | |||
B max | D max | E max | A | C | K×J | |
JBK3-40 | 78 | 70 | 86 | 56±0.5 | 51±3 | 4.8×9 |
JBK3-63 | 78 | 70 | 86 | 56±0.5 | 51±2 | 4.8×9 |
JBK3-100 | 85 | 85 | 93 | 64±0.5 | 67±0.5 | 4.8×9 |
JBK3-160 | 96 | 90 | 103 | 84±0.5 | 74±2 | 5.8×11 |
JBK3-250 | 96 | 105 | 103 | 84±0.5 | 88±2 | 5.8×11 |
JBK3-300 | 96 | 115 | 114 | 84±0.5 | 96±2 | 5.8×11 |
JBK3-400 | 120 | 113 | 123 | 90±0.5 | 90±2 | 7×13 |
JBK3-630 | 150 | 118 | 145 | 122±0.5 | 86±2 | 7×13 |
JBK3-800 | 150 | 128 | 145 | 122±0.5 | 100±2 | 7×13 |
JBK3-1000 | 155 | 205 | 145 | 127.5±2 | 152±2 | 7×12臥式 |
JBK3-1600 | 180 | 230 | 160 | 140±2 | 176±2 | 7×12臥式 |
JBK3-2500 | 205 | 260 | 175 | 173±2 | 200±2 | 7×12臥式 |

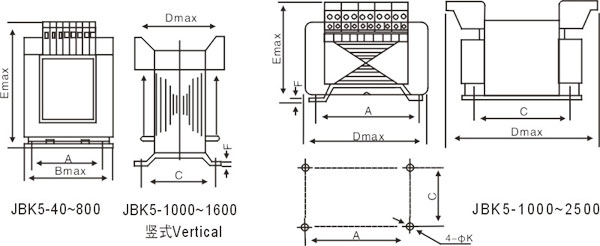

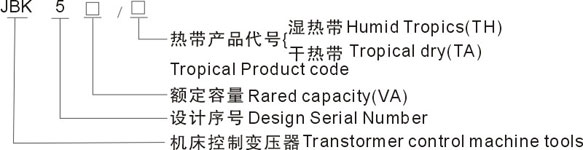

JBK5尺寸表 | ||||||
型號 | 外形尺寸 | 安裝孔距 | 安裝孔 | |||
B max | D max | E max | A | C | ||
JBK5-40、63 | 78 | 72 | 90 | 56 | 46 | 4.6 |
JBK5-100 | 85 | 75 | 96 | 64 | 62 | 4.6 |
JBK5-160 | 96 | 92 | 105 | 84 | 73.5 | 5.5 |
JBK5-250 | 96 | 100 | 104 | 84 | 85 | 5.8 |
JBK5-400 | 120 | 100 | 122 | 90 | 85 | 5.8 |
JBK5-630 | 150 | 110 | 140 | 122 | 90 | 7 |
JBK5-800 | 150 | 128 | 142 | 122 | 105 | 7 |
JBK5-1000 | 150 | 190 | 142 | 126 | 155 | 7 |
JBK5-1000 | 168 | 125 | 155 | 105 | 138 | 9 |
JBK5-1600 | 170 | 225 | 155 | 140 | 176 | 7 |
JBK5-1600 | 168 | 138 | 155 | 116 | 138 | 9 |
JBK5-2500 | 194 | 160 | 165 | 172 | 195 | 7 |
