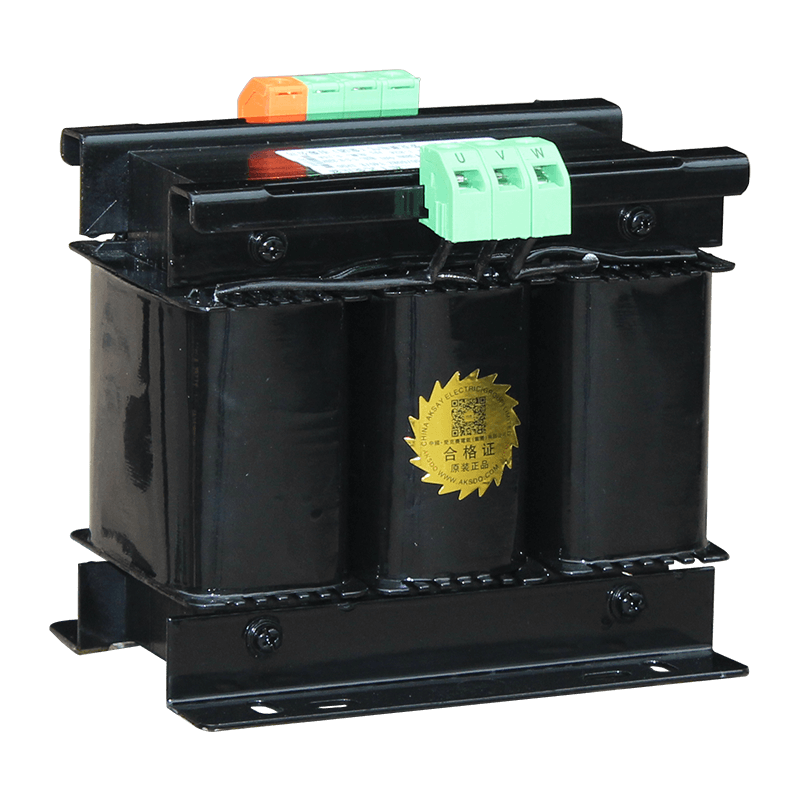

產品概述：三相隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。 另外， 利用其鐵芯的高頻損耗大的特點， 從而抑制高頻雜波傳入控制回路。 用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的對地電容電流小得不足以對人身造成傷害。 還有一個很重要的作用就是保護人身安全！隔離危險電壓。
一、概述
SG系列三相干式變壓器廣泛適用于交流50～60Hz，輸入、輸出電壓不超過1000V的各種三相供電場合。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為土5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造；ZSG系列三相干式整流變壓器供整流設備、整流后作充電、電壓調節及直流電源之用。
二、型號及其含義
三、外型及安裝尺寸

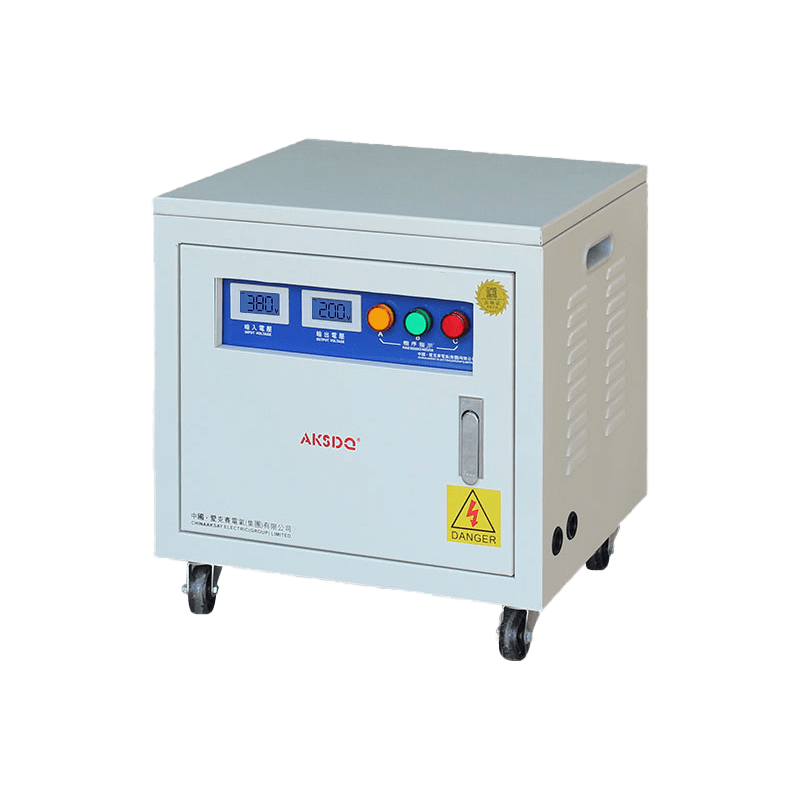

AKSG三相干式(伺服)隔離變壓器 | |
輸入電壓 | 480V 440V 415V 400V 380V 220V 可定制 |
輸出電壓 | 415V 380V 230V 220V 210V 200V 可定制 |
相數 | 三相 |
電壓誤差 | ±5%（可選配穩壓電源） |
電壓變動率 | ≤1.5 |
工作頻率 | 50/60Hz |
波形失真度 | 無失真（與輸入波形對比） |
絕緣等級 | F級，耐高溫150℃ |
波形失真 | ＜3% |
工作效率 | 感應式（隔離線）≥99% |
過載能力 | 允許超過1.2倍額定負載 |
耐壓實驗 | 3000V/1min |
絕緣電阻 | ≥150MΩ |
噪音 | 35dB（1公尺內） |
冷卻方式 | 干式分冷 |
溫升 | ≤60℃ |
設計壽命 | 20年 |
連接方式 | Y/? Yyno D,y11 D,do 可選 |
安規標準 | 產品符合VDE0550 IEC439 JB5555 GB226等國際國內認證 |
規格型號 | 產品尺寸 | 安裝尺寸 | 包裝尺寸 | 產品凈重 | 單位 |
AKSG-500VA | 180*125*165 | 130*180 | 8.076kg | 臺 | |
AKSG-1kVA | 180*153*170 | 臺 | |||
AKSG-1.6kVA | 230*145*210 | 155*100 | 300*200*280 | 臺 | |
AKSG-2kVA | 230*155*210 | 155*100 | 300*200*280 | 18.836kg | 臺 |
AKSG-3kVA | 260*155*235 | 175*115 | 325*205*305 | 23.856kg | 臺 |
AKSG-4kVA | 265*155*235 | 175*125 | 325*205*305 | 29.134kg | 臺 |
AKSG-5kVA | 300*195*275 | 200*130 | 370*245*350 | 38.092kg | 臺 |
AKSG-6kVA | 360*190*320 | 240*130 | 445*325*400 | 48.012kg | 臺 |
AKSG-7kVA | 360*195*330 | 47.594kg | 臺 | ||
AKSG-8kVA | 360*205*330 | 240*135 | 445*325*400 | 55.986kg | 臺 |
AKSG-10kVA | 360*215*330 | 240*145 | 445*325*400 | 60.944kg | 臺 |
