產品概述：一、概述SG系列三相干式變壓器廣泛適用于交流50～60Hz，輸入、輸出電壓不超過1000V的各種三相供電場合。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為土5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造；ZSG系列三相干式
一、概述
SG系列三相干式變壓器廣泛適用于交流50～60Hz，輸入、輸出電壓不超過1000V的各種三相供電場合。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為土5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造；ZSG系列三相干式整流變壓器供整流設備、整流后作充電、電壓調節及直流電源之用。
二、型號及其含義
三、外型及安裝尺寸

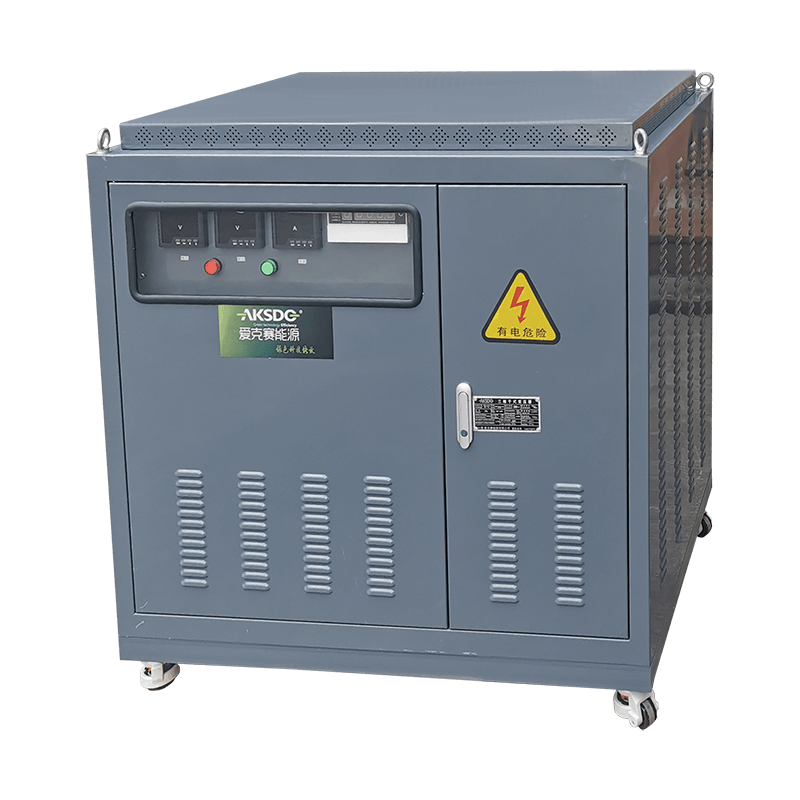

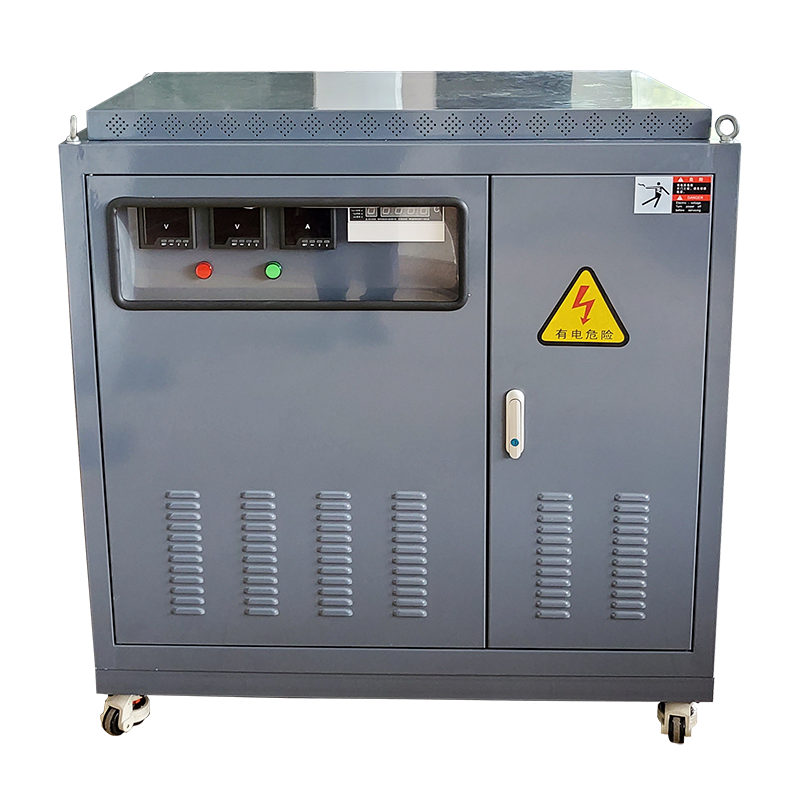

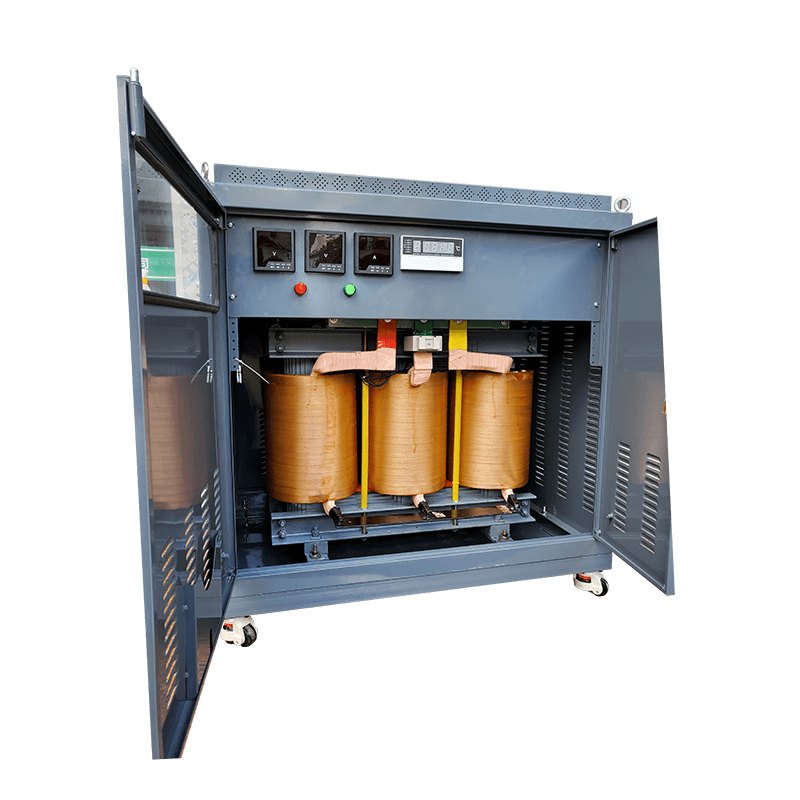

AKSG三相干式(伺服)隔離變壓器 | |
輸入電壓 | 480V 440V 415V 400V 380V 220V 可定制 |
輸出電壓 | 415V 380V 230V 220V 210V 200V 可定制 |
相數 | 三相 |
電壓誤差 | ±5%（可選配穩壓電源） |
電壓變動率 | ≤1.5 |
工作頻率 | 50/60Hz |
波形失真度 | 無失真（與輸入波形對比） |
絕緣等級 | F級，耐高溫150℃ |
波形失真 | ＜3% |
工作效率 | 感應式（隔離線）≥99% |
過載能力 | 允許超過1.2倍額定負載 |
耐壓實驗 | 3000V/1min |
絕緣電阻 | ≥150MΩ |
噪音 | 35dB（1公尺內） |
冷卻方式 | 干式分冷 |
溫升 | ≤60℃ |
設計壽命 | 20年 |
連接方式 | Y/? Yyno D,y11 D,do 可選 |
安規標準 | 產品符合VDE0550 IEC439 JB5555 GB226等國際國內認證 |
型號 | 外形尺寸(開啟式) | 安裝孔距 | 外形尺寸(防護式) |
B × D × E | A × C | B × D × E | |
AKSG-10kVA | 380×240×350 | 280×220 | 500×400×480 |
AKSG-15kVA | 420×220×400 | 280×220 | 600×500×580 |
AKSG-20kVA | 420×240×410 | 280×260 | 600×500×580 |
AKSG-30kVA | 480×260×460 | 320×260 | 600×500×580 |
AKSG-40kVA | 530×320×500 | 320×280 | 750×600×720 |
AKSG-50kVA | 530×350×520 | 450×260 | 750×600×720 |
