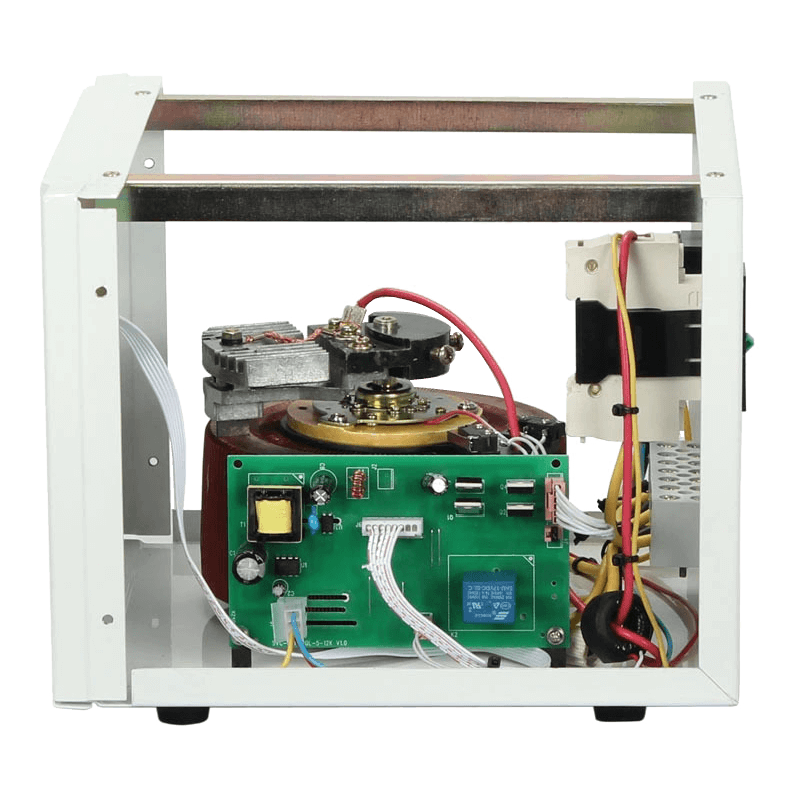

SVC/TND5系列單相高精度全自動交流穩壓器，由接觸式自耦調壓器、伺服式電動機、自動控制電路等組成。當電網電壓不穩定或負載變化時，自動采樣控制電路發出信號驅動伺服電機，調整自耦調壓器碳刷的位置，使輸出電壓調整到額定值并達到穩定狀態。本產品具有波形不失真、性能可靠、可長期運行等特點，設有延時、過壓、欠壓等保護功能。可廣泛用于任何需要穩定電壓的用電場所，是一種理想的穩壓電源。確保您的用電設備正常運行。
TND5系列高精度穩壓器 | |
輸入電壓 | 150V-260V |
輸出電壓 | 220V與110V(0.5kVA-3kVA) 220V(5kVA-30kVA) |
穩壓精度 | 相電壓220V±3%?110V±6% |
頻率 | 50Hz/60Hz |
相數 | 單相 |
調整時間 | <1秒(輸入電壓變化10%時) |
效率 | ≥95% |
溫升 | <60℃ |
波形失真 | 無附加波形失真 |
環境溫度 | -10℃~+40℃ |
負載功率因數 | 0.8 |
絕緣電阻 | >5MΩ |
負載功率 | 30% ~ 50% ~ 80% ~ 100% |
顯示方式 | 單液晶表 |
保護方式 | 過欠壓保護、短路保護、延遲保護、過載保護、溫控保護、防雷保護 |
抗電強度 | 1500V/1min |
過壓保護 | 246V±4% |
規格容量 | 2kVA~30kVA |
穩壓方式 | 馬達式碳刷/控制電路 |
調壓線圈材質 | 純銅線圈，壽命長 |
注釋：穩壓器的輸出功率比較特殊，它與輸入電壓成正比，一般建議匹配實際負載功率3倍及以上穩壓器確保負載設備正常運行！ | |
規格尺寸 | ||||
型號規格 | 產品尺寸(cm) | 包裝尺寸(cm) | 包裝數量(只) | 毛重(kg) |
TND5/SVC-2K | 24.5 × 25.8 × 19.5 | 60.5 × 35 × 25.5 | 2 | 17 |
TND5/SVC-3K | 23.5 × 29 × 23 | 61.5 × 38.5 × 29 | 2 | 23 |
TND5/SVC-5K | 23 × 31.5 × 27.5 | 39.5 × 32 × 35 | 1 | 13 |
TND5/SVC-10K(超低壓) | 31 × 34.5 × 53.5 | 45 × 42.5 × 62 | 1 | 33 |
TND5/SVC-10K | 31 × 34.5 × 53.5 | 45 × 42.5 × 62 | 1 | 36 |
TND5/SVC-15K | 28 × 38 × 77 | 49 × 40 × 86.5 | 1 | 52 |
TND5/SVC-20K | 32.5 × 38 × 77.5 | 49 × 44.5 × 88.5 | 1 | 59 |
TND5/SVC-30K | 37.5 × 41.5 × 78.5 | 53 × 49 × 88.5 | 1 | 74 |
