產品概述：自動轉市電/旁路功能：出故障時可自動轉換到市電/旁路供電，不造成停機。以確保不會因機器故障而停止供電(自恢復).保護功能：具有過壓，欠壓，短路，過流，逆相，缺相等保護功能，穩壓器出故障時顯示屏能發出聲光數字閃爍報警，按顯示面扳上任意按鍵即可消音；其它要求（1）通訊接口：具有RS232/485，可實現遙控、遙信、遙測，實···

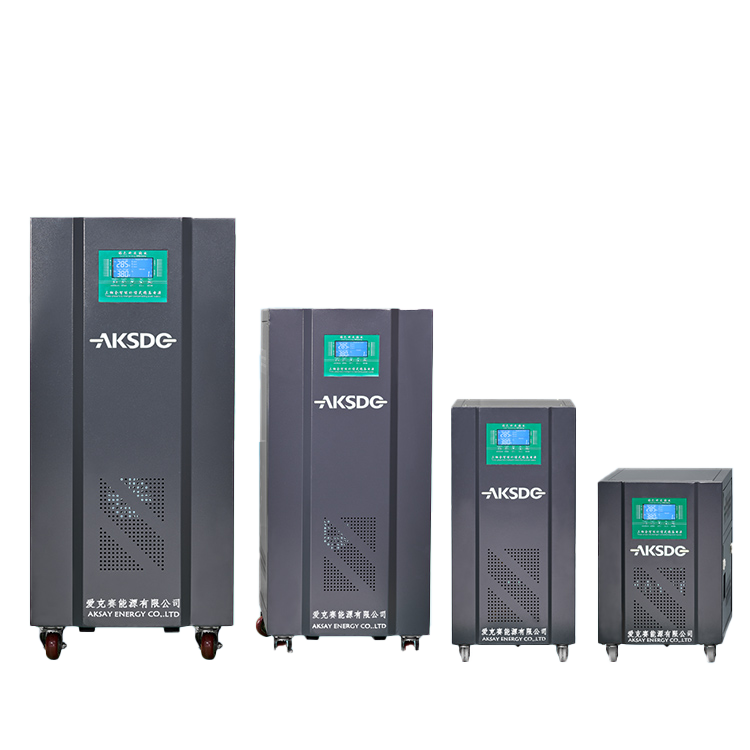

SJW/TNS5系列高精度全自動三相交流智慧穩壓電源，由單相系列高精度自動穩壓電源組合而成，三相分相調節，保證各相電壓穩定安全，電網輸入為三相四線制，星形(Y形)接法，，輸入范圍AC260V~450V，輸出可用三相四線制或三相三線制，輸出電壓線電壓AC380V（相電壓AC220V），由三只電流表分別指示各相的輸出電流，由一只轉換開關和一只電壓表換檔檢測各相輸出線電壓。20KVA及以上規格TNS系列高精度自動三相交流穩壓器，由三只相應規格的單相自動穩壓電源構成，采用自耦式。CPU智能控制，支持通信，穩壓精度可設定
該系列穩壓器廣泛用于工業、農業、醫療、廣播電視、通訊通信、科研、文化等領域的機械設備、生產流水線、工業設備、微機、科研及通訊設備、醫療設備、激光切割機、數控機床、印刷設備、空壓機、電機等多種設備，多種容量規格滿足一切需要穩壓的場所。
SJW/TNS5系列 | |
輸入電壓 | 260V-450V(三相四線) |
輸出電壓 | 線電壓AC380V 相電壓AC220V |
穩壓精度 | 380V±1/2%可設定，具備回中功能 |
頻率 | 50Hz/60Hz |
效率 | ≥95% |
響應時間 | <50ms |
調整時間 | 輸入電壓相對額定階躍變化10％時，其穩定時間小于1.5s |
使用環境 | 4000米及以下室內環境可正常使用，-15℃~+45℃ |
溫升 | <60℃ |
波形失真 | 無附加波形失真 |
負載功率因數 | 0.8 |
抗電強度 | 1500V/1min |
絕緣電阻 | >3MΩ |
耐壓 | 2000V/1分鐘無擊穿 |
接線方式 | 三相五線制 |
配電功能 | 多路輸出配電功能 |
參數顯示功能 | 穩壓器屏幕具備顯示運行參數:三相電壓、三相電流、以及具備顯示故障信息、故障記錄等功能 |
電路控制 | 采用數字式（CPU）真有效值采樣控制系統 |
自動轉市電/旁路功能 | 出故障時可自動轉換到市電/旁路供電，不造成停機。以確保不會因機器故障而停止供電(自恢復) |
保護功能 | 具有過壓，欠壓，短路，過流，逆相，缺相等保護功能，穩壓器出故障時顯示屏能發出聲光數字閃爍報警，按顯示面扳上任意按鍵即可消音；其它要求（1）通訊接口：具有RS232/485，可實現遙控、遙信、遙測，實時監控穩壓器的工作狀態及參數，所有數據必須通過顯示屏面板設定，免費提供通信接口協議 |
過壓保護 | 246V±4% |
防雷功能 | 輸入裝有高性能或進口防雷系統 |
| 型號規格 | 產品尺寸 | 包裝尺寸 | 毛重量 | ||||
| SJW/TNS5-10kvA | 380*510*570 | 450*580*620 | 43kg | ||||
| SJW/TNS5-15kvA | 380*510*570 | 450*580*620 | 56kg | ||||
| SJW/TNS5-20kvA | 380*510*795 | 450*580*845 | 92kg | ||||
| SJW/TNS5-30kvA | 380*510*795 | 450*580*845 | 110kg | ||||
| SJW/TNS5-40kvA | 380*510*795 | 450*580*845 | 125kg | ||||
| SJW/TNS5-50kvA | 500*615*1100 | 570*685*1230 | 168kg | ||||
| SJW/TNS5-60kvA | 500*615*1100 | 570*685*1230 | 175kg | ||||
| SJWC/TNS5-80kvA | 500*615*1100 | 570*685*1230 | 203kg | ||||
| SJW/TNS5-100kvA | 550*665*1200 | 620*735*1330 | 225kg | ||||
| SJW/TNS5-120kvA | 550*665*1200 | 620*735*1330 | 240kg | ||||
| SJW/TNS5-150kvA | 550*665*1200 | 620*735*1330 | 260kg |
